西安泰富西玛电机：YRKK系列6KV高压三相异步电动机

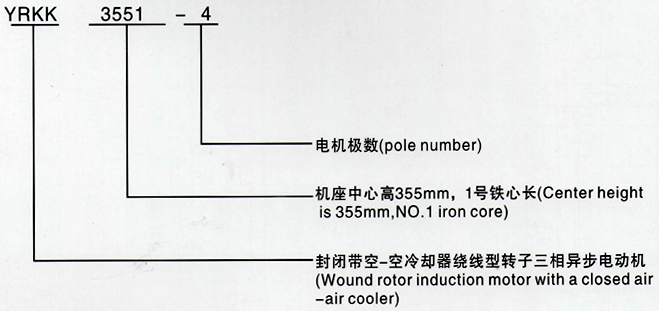

型号说明

      西安泰富西玛YRKK系列6KV高压三相异步电动机以YKK3551-4为例：YRKK表示封闭带空—空冷却器的绕线转子异步电机；“3551”表示机座中心高355mm，1号铁心长；“4”表示极数。

电机概述
      YRKK系列高压三相异步电动机是我国八十年代最新产品，其功率等级、安装尺寸均符合国际电工委员会（IEC）标准。
      本系列电动机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
      西安泰富西玛YRKK系列6KV高压三相异步电动机能在较小的起动电流下，提供较大的起动转矩；馈电线容量不足以起动鼠笼转子电机；起动时间较长和起动比较频繁；需要小范围调速等场合。如拖动卷扬机、轧机、拉丝机等。
      本系列电动机采用F级绝缘结构，轴承结构按IP54设计，采用油脂润滑，可不停机加、排油。
      本系列电动机其防护等级为IP44或IIP54（见GB4942.1），冷却方法为IC611（见GB/T1993），结构及安装型式为IMB3（见GB997），定额是以连续工作制（S1）为基准的连续定额，电机的额定频率为50HZ，额定电压为6KV、10KV，其他电压等级或特殊要求，在订货时可以制造厂商定。

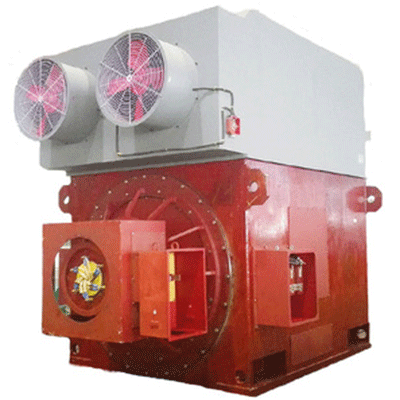

电机结构
      西安泰富西玛YRKK系列6KV高压三相异步电动机采用箱式结构。机座采用钢板焊接而成，重量轻、刚度好。电动机顶部安装封闭式空/空冷却器，拆装方便，有利于电机的维护和修理，滑环罩有可供观察运转情况的观察窗。
      定子采用外压装结构，定子绕组采用F级绝缘材料，端部有可靠的固定及绑扎，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用国外先进的真空压力浸渍无溶剂漆设备及工艺（VPI）处理。因此，电动机的绝缘性能优良可靠，机械强度好，防潮能力强。
      绕线转子采用F级绝缘材料。
      轴承有滚动轴承和滑动轴承两种形式，依电机功率大小及转速而定。电动机的电源额定频率为50Hz，额定电压为6000V，防护等级基本型式为IP44,经协商，集电环的外壳防护等级可为IP22或IP23,也可以按订货要求提供其他电压、频率和防护等级的电动机。

电机用途
      西安泰富西玛YRKK系列6KV高压三相异步电动机可用于驱动各种不同机械之用，如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备，在矿山、机械工业、石油化工工业、发电厂等各种工矿企业中作原动机用。用以传动鼓风机、磨煤机、轧钢机、卷扬机的电动机在订货时应注明用途及技术要求，采用特殊的设计以保障可靠运行。

高压电机订货须知（用户订货时须注明如下要求）
　　西安泰富西玛电机默认技术参数如下：
        电机型号(YRKK3551-4)                  安装方式(IMB3)
        额定功率(185KW)                   　防护等级(IP44或IP54)
        额定电压(6KV)                  　 冷却方法(IC611)
        额定频率(50Hz)                      绝缘等级(F级)
        同步转速(1500r/min)         　      环境条件(海拔1000m，环境温度40℃)
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

以上关于YRKK系列6KV高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_gaoya368.html

YRKK系列6KV高压三相异步电动机技术参数——西安泰富西玛电机

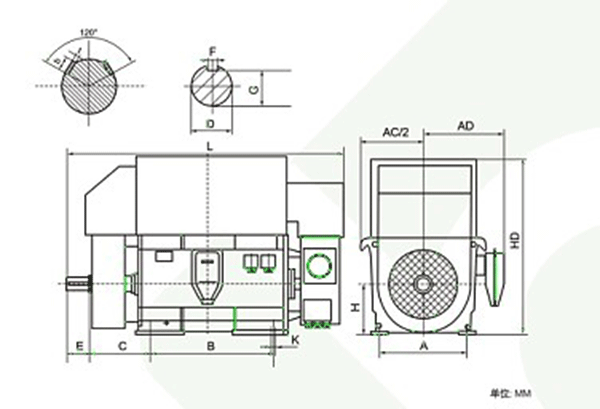

YRKK系列6KV高压三相异步电动机安装尺寸图以及对照表——西安泰富西玛电机

机座号	极数	安装尺寸											外型尺寸
		A	B	C	D	E	F	G	t	b	H	K	AC	AD	HD	L
355	4	630	900	560	100	210	28	90			355	28	1120	1000	1500	2550
400	4-8	710	1000	630	110		28	100			400	35	1260	1050	1700	2750
450	4	800	1120	670	120	250	32	109			450	35	1420	1100	1900	3000
	6-12				130			119
500	4	900	1250	710	130	250	32	119			500	42	1600	1150	2200	3250
	6-12				140		36	128
560	4	1000	1400	710	150	250			11.4	39.7	560	42	1800	1250	2400	3850
	6-12				160	300			12.4	42.8
630	4	1120	1600	710	170	300			12.4	44.2	630	48	2000	1300	2700	4100
	6-12				180					45.6

(1)当采用滑动轴承时，C尺寸偏差不包括轴向窜动。
注：图中尺寸仅供参考，订货时以制造厂提供的外形及安装尺寸图为准。
