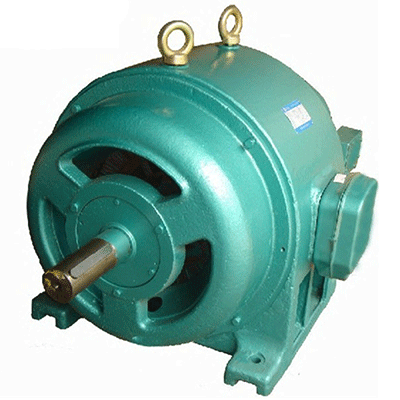

西安泰富西玛电机：JR系列绕线型三相异步电动机

型号说明
      西安泰富西玛JR系列绕线型三相异步电动机以JR115-6为例，JR表示绕线型电动机，11号机座，铁心长度为5号，6极。
      JR系列电机分有电刷提升和短路装置和无电刷提升和短路装置两种。

电机概述
      J系列中型电机可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、要削机床、运输机械及其他设备，可供煤矿、机械工业、发电厂及各种工矿企业中作原动机用。
      JR系列为绕线转子三相异步电机。
      JR系列电机符合部颁机准JB564-64技术条件的规定。
      西安泰富西玛JS/JR系列三相异步电机为防护式。根据用户需要也可制成管道通风式。
      防护式电机应装置在海拔高度不超过1KM，周围空气温度不高于+40℃，不低于0℃，空气清洁，无酸、碱等腐蚀性气体的室内。电机不允许在含有爆炸性气体或尘埃较多的环境中工作。
      当电机周围空气的温度超过上述规定或空气不清洁时，应采用管道通用方式。此时，通入电机两端的冷却空气温度应为0℃——40℃并且应保证管道和电机内部的空气压力高于周围空气的压力，必要时应加装鼓风机、滤尘器等。
      西安泰富西玛JS系列鼠笼型电机允许全电压直接起动。最初起动转矩和最初起动电流数值分别与额定值之比，如表3所示。如用户的电网不允许全电压直接起动时，可以采用降低电压起动。但此时起动转矩将与起动电压成平方关系降低。
      JR系列电机在起动时必须预先在转子回路内接入起动变阻器。不允许将转子绕组直接短接起动。

西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

三相异步电动机订货须知
      1.订货前，请先查阅西玛电机产品样本，明确所需产品的型号规格等技术数据，如所需的品种、规格与样本中有出入，请与我厂联系，如有特殊要求，请事先提出具体要求，经双方协商同意后，签订合同或技术协议。
      2.订货时请注明西玛电机型号、功率、电压、转速、工作制、结构安装型式、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件、备品名称、数量等。
      3.如需配套出国，有湿热带要求时，请在合同中注明。

      以上关于JR系列绕线型三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_jiaoliu431.html

JR系列绕线型三相异步电动机技术参数——西安泰富西玛电机

型号	功率	转速	定子 电流	效率	功率 因数	最大转矩	转子		转子飞 轮力矩	冷却 空气量	重量
						额定转矩	电压	电流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步转速 1500r/min (4极)——西安泰富西玛电机
JR114-4	115	1465	213	91	0.89	1.8	163	445	16	0.5	1050
JR115-4	135	1465	245	91.5	0.88	1.8	189	446	18	0.5	1060
JR116-4	155	1470	279	92	0.88	1.8	221	435	20	0.7	1230
JR117-4	180	1470	322	92	0.89	1.8	254	436	20	0.7	1280
JR126-4	225	1460	405	92.5	0.90	1.8	269	510	37	0.9	1490
JR127-4	260	1460	464	93	0.90	1.8	306	536	40	1.0	1580
JR128-4	300	1460	530	93.5	0.90	1.8	336	531	44	1.1	1690
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	定子 电流	效率	功率 因数	最大转矩	转子		转子飞 轮力矩	冷却 空气量	重量
						额定转矩	电压	电流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步转速 1000r/min (6极)——西安泰富西玛电机
JR115-6	75	975	143	90	0.86	1.8	120	395	21	0.45	1080
JR116-6	95	975	179	90.5	0.86	1.8	138	435	24	0.5	1180
JR117-6	115	980	216	91	0.86	1.8	162	451	26	0.6	1240
JR125-6	130	975	249	91	0.87	1.8	272	302	40	0.7	1400
JR126-6	155	975	296	91.5	0.87	1.8	307	318	44	0.75	1400
JR127-6	185	975	351	92	0.87	1.8	350	329	49	0.8	1530
JR128-6	215	975	403	92	0.88	1.8	408	326	54	0.9	1630
JR136-6	240	980	430	92.5	0.89	1.8	376	396	76	1.1	1945
JR137-6	280	980	501	93	0.89	1.8	408	427	84	1.2	2030
JR137-6A	320	980	593.8	92	0.89	1.8	492	407.3			2450
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	定子 电流	效率	功率 因数	最大转矩	转子		转子飞 轮力矩	冷却 空气量	重量
						额定转矩	电压	电流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步转速 750r/min (8极)——西安泰富西玛电机
JR115-8	60	725	120	88.5	0.82	1.8	140	271	25	0.4	1040
JR116-8	70	725	139	89	0.83	1.8	162	272	28	0.45	1120
JR117-8	80	725	157	89.5	0.84	1.8	183	276	31	0.5	1220
JR125-8	95	730	188	90.5	0.85	1.8	190	321	45	0.6	1320
JR126-8	110	730	217	90.5	0.85	1.8	214	328	51	0.65	1500
JR127-8	130	730	255	91	0.85	1.8	244	335	57	0.7	1610
JR128-8	155	730	305	91.5	0.85	1.8	285	341	64	0.8	1750
JR136-8	180	735	340	92	0.85	1.8	316	351	77	0.9	1824
JR137-8	210	735	395	92.5	0.85	1.8	346	373	85	1.0	1910
JR138-8	245	735	460	92.5	0.86	1.8	387	390	94	1.1	2085
JR138-8A	280	740	535.4	92.4	0.86	1.8	504	439			2450
JR138-8B	320	740	612	92.4	0.86	1.8	504	393			2450
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	定子 电流	效率	功率 因数	最大转矩	转子		转子飞 轮力矩	冷却 空气量	重量
						额定转矩	电压	电流
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	m3/s	kg
380V 同步转速 600r/min (10极)——西安泰富西玛电机
JR115-10	45	580	99	88	0.77	1.8	132	221	25	0.3	1040
JR116-10	55	580	121	88	0.77	1.8	158	225	28	0.35	1130
JR117-10	65	580	142	88.5	0.78	1.8	176	256	31	0.4	1200
JR125-10	80	580	165	89	0.80	1.8	155	323	46	0.5	1230
JR126-10	95	580	193	89.5	0.80	1.8	173	354	52	0.5	1260
JR127-10	115	580	231	90	0.80	1.8	194	387	58	0.55	1440
JR128-10	130	580	262	90	0.81	1.8	222	376	65	0.6	1560
JR137-10	155	585	304	91	0.84	1.8	351	383	93	0.75	1920
JR138-10	180	580	350	91.5	0.85	1.8	387	300	105	0.81	2090
JR138-10A	240	590	471.8	92	0.84	1.8	485	305			2310
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	电流	效率	功率 因数	最大转矩	转子 电压	转子 电流	转子飞 轮力矩	重量
						额定转矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步转速 1500r/min (4极)——西安泰富西玛电机
JR500M1-4	315	1470	587	92.6	0.88	1.8	330	597	41	2670
JR500M2-4	355	1475	653	92.8	0.89	1.8	385	571	48	2780
JR500L1-4	400	1480	734	93	0.89	1.8	476	513	57	2910
JR500L2-4	420	1480	771	93	0.89	1.8	476	539.8	57	2910
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	电流	效率	功率 因数	最大转矩	转子 电压	转子 电流	转子飞 轮力矩	重量
						额定转矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步转速 1000r/min (6极)——西安泰富西玛电机
JR500M-6	315	985	591	92	0.88	1.8	491	394.6	77	2395
JR500L1-6	355	985	655	92.5	0.89	1.8	546	399.6	87	2480
JR500L2-6	400	985	698	93.8	0.90	2.0	613	404	100	2610
JR500L3-6	480	985	835	94	0.90	2.0	705	421	115	2710
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	电流	效率	功率 因数	最大转矩	转子 电压	转子 电流	转子飞 轮力矩	重量
						额定转矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步转速 750r/min (8极)——西安泰富西玛电机
JR500M0-8	280	740	535	92.5	0.86	1.8	507	335	106	2130
JR500M1-8	300	738	573	92.5	0.86	1.8	508	361	106	2148
JR500L2-8	320	745	604.6	93.5	0.86	1.8	617	313.5	124	2680
JR500L2-8	355	745	617.5	93.5	0.86	1.8	617.5	350	124	2680
JR500L3-8	380	745	716.5	93.7	0.86	1.8	680	339	139	2910
JR500L3-8	400	745	754.2	93.7	0.86	1.8	680	359	139	2910
JR500L4-8	450	745	845.7	94	0.86	1.8	754.5	361	148	3140
JR500L5-8	480	745	902	94	0.86	1.8	756	389	156	3240
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型号	功率	转速	电流	效率	功率 因数	最大转矩	转子 电压	转子 电流	转子飞 轮力矩	重量
						额定转矩
	KW	r/min	A	%	COSФ	倍	V	A	kg·m2	kg
380V 同步转速 500r/min (10极)——西安泰富西玛电机
JR500M1-10	200	586	391	91.5	0.84	1.8	430	292	106	2090
JR500M2-10	220	586	427	92	0.84	1.8	463	292	112	2180
JR500M3-10	240	590	471.8	92	0.84	1.8	485	305	121	2310
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

西安泰富西玛JS/JR系列三相异步电动机结构简述
    电机的其本安装型式机座带底脚卧式安装，所有型号的电机都可采用联轴器与被驱动机械联接。电动机采用两侧对称的径向通风系统，冷却空气自两侧端盖的进风口进入，一部分经过电机转子上的风扇或风叶片吹过定子线圈的端接部分，另一部分空气经过转子铁心中的径向通风槽，然后由机座侧面的出风口逸出。
    管道通风式电机的通风系统与上述相同。
    西安泰富西玛JS/JR系列三相异步电机的轴承采用滚动轴承。所用的轴承牌号见表1，轴承润滑脂牌号为锂基润滑脂ZL-3。
    表1

机座号 Frame NO.	轴承规格 Bearing NO.
	轴伸端 Driving end	非轴伸端 Non-driving end
11	NU319	6319
12	NU320	6320
13	NU322	6322
14	22228	NU324
15	22230C	NU326

    从电动机的轴伸端看，出线盒在机座的右侧。
    JS系列电动机可以根据用户的要求制成双轴伸，其中任一个轴伸均可用以传达电机的额定功率（球轴承端只能用于联轴器传动）。
    JR系列三相异步电动机在降低转矩的条件下，允许长期减速运转。此进，允许输出的功率和转矩与转速的对应关系应符合表2的规定。
    如果电动机的负载转矩（驱动鼓风机、水泵等时）和转速成平方关系下降时，电机允许在低转速下长期运转。
    表2

转速 Speed(%)	100	96	80	70	60	40
转矩 Torque(%)	100	96	91	85	80	62
功率 Output(%)	100	96	73	60	48	25
