ZBL4系列全封闭直冷式直流电机——西安泰富西玛电机

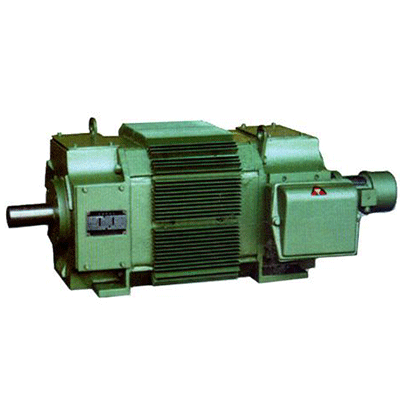

ZBL4系列全封闭直冷式直流电机

产品特点:西安泰富西玛ZBL4系列全封闭直冷式直流电机除了具备原来Z4系列电机所特有的体积小,重量轻,输出功率大,完全适用于静止整合电流供电等特点,还具有封闭的机壳,因此尤为适用于尘埃及金属切屑等场所。
在线咨询:西安泰富西玛电机为您服务 186-8180-2157 高经理
  • ZBL4系列全封闭直冷式直流电机——西安泰富西玛电机微信咨询
    业务咨询
  • ZBL4系列全封闭直冷式直流电机——西安泰富西玛电机防违查询
    防违查询
西安泰富西玛电机:ZBL4系列全封闭直冷式直流电机

型号说明
      西安泰富西玛ZBL4系列全封闭直冷式直流电机以ZBL4-180-21为例:Z表示直流电机,BL表示全封闭自冷式,4:表示第四次系列设计,180表示电机中心高(180毫米),2表示铁心长度代号为2,1表示端盖代号,

电机概述
      西安泰富西玛ZBL4系列全封闭直冷式直流电机采用全迭片式机座,因此适用于静止整流器供电之工况,并可承受整体机座所不能达到的电流变化率,定子采用八角形结构,空间利用率极高,磁极安装定位精确,并采用计算机辅助设计,使电器参数控制适当,因而电机的换向性能良好,机座外表面有特制的散热筋,增加了电机的有效散热表面积。从而提高了电机有效体积下的输出功率。
      电机采用F极绝缘材料。绝缘结构新颖可靠,保证绝缘性能稳定和散热良好。
      额定电压为400伏或440伏的电机,在三相全控桥式整流电源供电及不外接直流平波电抗器的条件下,可长期稳定的运行。额定电压为160伏的电机由单相桥式整流电源供电,此时是抑制脉动电流,电机回路中须接入直流平波电抗器,其电感值见技术数据表。
      本系列电机的安装尺寸除了两底脚孔间轴向尺寸“B”之外,均符合国际标准IEC72

电机特点和用途
      西安泰富西玛ZBL4系列全封闭直冷式直流电机是在Z4系列强迫风冷式直流电机的基础上新开发的产品。它除了具备原来Z4系列电机所特有的体积小,重量轻,输出功率大,完全适用于静止整合电流供电等特点,还具有封闭的机壳,因此尤为适用于尘埃及金属切屑等场所。

电机性能
      1.技术数据表中的数据应按下列使用条件工作
        a.海拔不超过1000米;
        b.周围空气温度不大于40摄氏度;
        c.工作环境不应含有酸性,碱性或其他对绝缘有腐蚀作用的气体;
        d.电机为连续工作制(S1);
        e.电机的电枢回路和励磁回路可由静止整流电源供电,也适应由直流发电机供电;
        f.本系列电机性能均符合国家标准GB755-87《旋转电机基本技术要求》也参照国际电工委员会标准IEC34-1或德国国家标准DIN57530的要求考核.
      2.电机标准额定电压为160伏440伏,也可根据具体情况派生出220伏,400伏或其他电压;
      3.电机的额定转速有3000,1500,750转/分,共4档。减少励磁电压为恒功率调速,调速范围见技术数据表,降低电枢电压为恒转矩调速。在电枢电流连续的条件下,其最低转速为20转/分,此时仍能维持额定转矩,转速平稳;
      4.标准励磁电压为180伏,其他励磁电压也可协商,为了确保励磁系统绝缘的可靠性,在断开励磁回路时,须在励磁绕组两端并联一个释放电阻,以防止自感电势,在标准励磁电压时其值约为七倍励磁绕阻电阻(冷态),励磁电压高于标准值时,并联释放电阻值可小于七倍,反之大于七倍;
      5.电机的出线盒内提供有接地标志接线柱;
      6.技术数据表中的效率值为额定功率,额定电压和转速时的效率,它包括励磁损耗.

ZBL4系列全封闭直冷式直流电机结构简介
      1.电机的防护等级为IP44;
      2. 电机的冷却方式为IC0041全封闭自冷式;
      3. 电机的安装方式符合国际GB997-81规定,有IMB3,IMB5,IMB35,IMV1,IMV15,IMV3IMV36等;
      4. 电机的机壳外表面有散热筋,出线盒在换向器侧端盖上方;
      5. 电机非转动侧可配带测速发电机,编码器等附件.

直流电机订货须知
      1、订货前请先查阅西玛电机产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品。在订货合同中请注明电机的 型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据,如ZDT2-450-3 500KW 440V 650r/min 他励220V,卧式带底脚或IMB3。
      2、对电机产品有特殊要求时,如双轴伸、出线盒位置反盒、转轴逆向旋转等均需在合同中明确注明。
      3、如所需品种规格在西玛电机样本所列之外,或另有其他特殊要求时,经双方协商同意后签订合同或试制协议书。
      4、各类产品除电机的轴伸键外,所有附件均不在供应范围内,用户如需附件或备件,例如电刷、刷握等,请事先在合同中注明所需的附件或备件的名称与数量。

      以上关于ZBL4系列全封闭直冷式直流电机的资料由西安西玛电机技术部提供,网络部整理发布,欢迎广大新老客户垂询选购!

转载请说明转自西安泰富西玛电机 网址:http://www.taifudianji.com/dianji_zhiliu432.html

西安泰富西玛电机(西安西玛电机集团)慎重承诺:西安西玛电机所出售的电机均为正宗泰富西玛牌电机,开增值税发票,发票均以快递形式寄出,不随产品运送,以免丢失。用户可凭电机购买合同及西玛电机产品发票,可享受一年期三包售后服务。
西安西玛电机为您提供具有竞争力的电机价格和良好的售后服务政策,请您放心购买!

声明:声明:我厂出售的所有电机产品均开17%增值税发票。如有西玛电机的经销商以不开发票打折优惠、免运费、赠送电机配件、发票用完等理由拒绝向买方提供发票的,请广大新老用户谨慎购买,并对产品进行防违验证。
