高压电机定子绕组的绑扎与固定

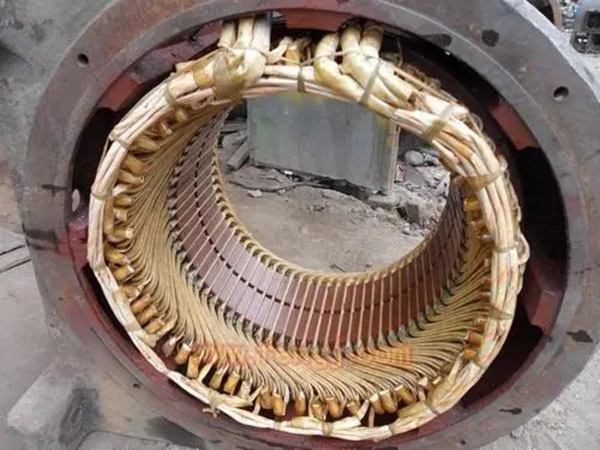

由于高压电机绕组具有相同相位和独立相位，因此西玛电机的电流I1和I2在其端部的两个相邻线圈棒中流动。最后，相邻线圈的两根线材之间存在相互吸引和排斥，以避免因力而发生位移。因此，为了将端部固定在正确的切向上，应使用厚度与相邻绕线棒之间横向间隙中间隙大小相似的聚酯绳将端部固定。
上下绕组端部之间产生的径向电磁力由径向连接在绕组端部外部的端带和绑扎绳承载。西安西玛电机为了防止弯折端部在径向上变形并相互摩擦，因此必须使用绑扎绳将弯折端部牢固地绑在端部支架上。
1.绕组端部绝缘磨损的原因
目前，高压电机的定子大多采用VPI浸没工艺。西玛电机绝缘结构是用来包裹线圈的粉云母带。线圈端部用3根聚酯绳捆扎。发生隔震压缩破坏，降低隔震性能。当线圈按照工艺要求加热时，靠近机头的线圈端部的绝缘层软化。这将损坏绝缘层并影响其使用寿命。
2.线轴端部尺寸对装订的影响
由于高速电机的大螺距和极间距离大，定子绕组通常具有长端和大套圈的特点。有些使用大线圈和小线圈，如YK1800-2/9906KV高压电机，端部的内圆线圈呈波浪形，底部和顶部之间的间隙非常小。
3.端部绑扎固定工艺改进
高压电机，特别是高速电机，必须全部采用端部支架的支撑架结构，端部支架（两极和双端支架）必须与支撑架连接，防止径向位移。
将一层4 mm厚的聚酯毡平裹在线轴末端的环形绝缘层上，作为线轴之间的衬垫。由于聚酯毡柔软且具有一定的压缩性，因此预埋导线绑扎的线圈绝缘不再受到端部支架的压缩，同时也不再受到导线接触面积的压缩增加了结合点，线圈和端环与绕组紧密接触，便于径向和切向端部硬化后固定。
结论：
西安西玛电机采取上述措施后，由于定子绕组端部的粘接和固定不充分，多年来没有出现任何质量问题。这说明所采取的措施是恰当的，效果是明显的。
