泰富西玛电机、皮带轮、齿轮和叶轮偏心的振动分析
本文是泰富西玛电机技术人员关于偏心电机转子、皮带轮、齿轮和泵叶轮振动分析的实用总结，希望对您的工作和学习有所帮助。
偏心转子是指轴的几何中心线与转子中心不重合的转子。这导致西玛电机旋转中心线一侧的重量大于另一侧的重量，导致轴以不规则的轨迹摆动。这是一个固有的不稳定问题，是误差或振动的潜在来源。有时，尽管部分偏心的影响可以通过动态平衡来“补偿”，但仍保留了更多的振荡运动。如果转子的偏心率很大，甚至不可能实现转子的良好动平衡。现在的重点是提高速度，所以消除偏心是非常重要的。

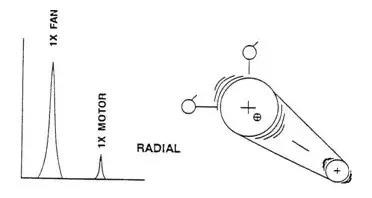

1、偏心的皮带轮振动特征
皮带轮是偏心的，最大的振动往往发生在皮带张紧的方向上，偏心皮带轮的振动频率为1X。西安西玛电机偏心盘是皮带传动中产生不必要振动的主要原因之一。目前，经常使用动平衡方法来解决由滑轮偏心引起的振动问题。

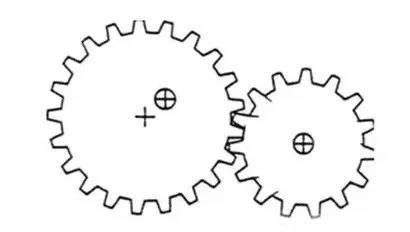

2、偏心齿轮箱振动特性
齿轮箱是偏心的，
西玛电机最大振动发生在连接两个齿轮中心的直线方向和偏心齿轮箱的1X转速频率上。其振动特性信号与该变速器的不平衡相似，但并非不均匀。如果齿轮箱的偏心率很大，当齿轮用适当的齿压入和压出网时，齿轮上会产生非常高的动载荷。
可以对振动大1倍的齿轮进行相位分析，以确定振动是由不平衡还是偏心引起的。偏心齿轮不仅会促进1X大振动的产生，还会产生高振幅的齿轮频率及其谐波，并在交联频率的两侧产生高于正常振幅的边带频率。边带频率是偏心传动的1X频率。有时，这些边带频率是偏心传动的2倍速度频率。这些边带对齿轮频率本身的振幅进行调制。

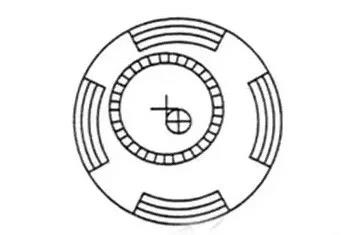

3、偏心电机转子的振动特性
偏心电机转子在转子和定子之间产生旋转气隙（注意与偏心定子的区别），在2X功率频率（100Hz）下产生振动，以及在100Hz和下一速度谐波振动之间形成的冲击频率振动。在双极西玛电机中，冲击频率振荡发生在2X速度频率和2X功率频率之间，而在1480速度电机中，在4X速度频率与2X功率频带之间产生冲击，从而在2X功率的两侧产生极通频带（FP）。
最后，偏心电机转子本身的运动导致定子极和偏心转子之间的磁场振动，即包括转子和定子之间的1X速度频率振动。

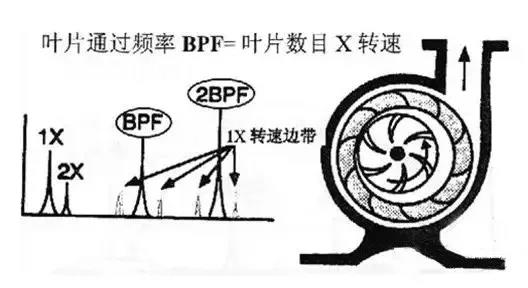

4、泵叶轮的偏心振动特性
偏心泵轮可能会在旋转叶轮和固定扩散器叶片之间造成不相等的液压扰动。这不仅会产生泵速的大振动，还会产生叶片通道频率及其谐波频率，这是由偏心轮产生的“液压不平衡”引起的。
5、偏心转子的相位特征
与其他径向方向相比，偏心转子会在径向方向上引起显著振动（因此，它们会影响轴承，有时还会导致松动）。
相位分析，以确定较大的1X振动是否由偏心扭矩或其他1X振动源（如不平衡）引起。
H方向和V方向之间的相位差约为0°或180°。西玛电机偏心产生的力具有很强的方向性，与不平衡误差占主导地位的情况不同，在这种情况下，水平方向和垂直方向之间的相位差为90°。
