泰富西玛电机通用安装方法和表示代码

泰富西玛电机通用安装方法和表示代码

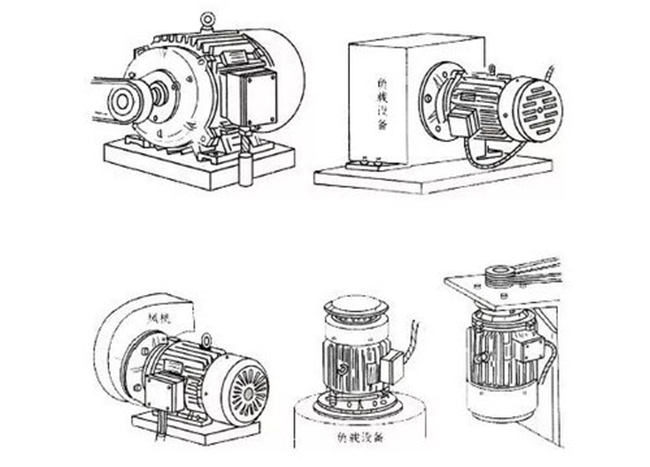

西安泰富西玛电机的安装方法（如下图所示）是指电动机与机械系统的结构或其他部件之间的连接。有两种类型的代码，一种是IMBx，另一种是IMVy。其中，IM是国际公认的安装方法代码；B代表水平，限于电机的水平轴线；V代表垂直位置，限制在电机的垂直轴上；X和y是指示连接位置和方向的1-2个数字。常德安徽电机直销厂家介绍了电机常见的安装方法和规范。

西玛电机安装型式代号

　　IM+B(或V)+阿拉伯数字(1-2位)

　　IM：安装方式英文“Installation al Mounting type”的缩写;

　　B：表示电机在使用时为卧式安装，轴呈水平方向;

　　V：表示电机在使用时为立式安装，轴与水平方向垂直。

　　说明：电机主轴伸端统一为“D”端，如果为双轴伸电机，辅助轴伸端统一定义为“N”端

　　IMB安装代号释义

　　B3——卧式用地脚安装在基础构件上;

　　B35——卧式借用地脚安装在基础构件上，并附用凸缘安装;

　　B5——卧式用凸缘安装;

　　B6——卧式用地脚安装在墙上，从D端看地脚在左;

　　B7——卧式用地脚安装在墙上，从D端看地脚在右;

　　B8——卧式用地脚安装在顶上方;

　　B9——卧式D端无端盖采用D端机座端面安装;

　　B15——卧式采用地脚主安装，D端无端盖采用机座端面辅助安装;

　　B20——卧式有抬高地脚，并用地脚安装在基础构件上

　　规律：只有一个数字代号的没有辅助或附加安装。

　　IMV安装代号释义

　　V1——立式用凸缘安装，D端朝下;

　　V15——立式用地脚安装在墙上，并用凸缘作附加安装，D端朝下;

　　V3——立式用凸缘安装，D端朝上;

　　V5——立式用地脚安装在墙上， D端朝下;

　　V6——立式用地脚安装在墙上， D端朝上;

　　V8——立式D端无端盖，用D端机座端面安装，D端朝下;

　　V9——立式D端无端盖，用D端机座端面安装，D端朝上;

　　V10——立式机座有凸缘并用其安装，D端朝下;

　　V16——立式机座有凸缘并用其安装，D端朝上;

　　以上代号仅是西玛电机与基础构件的安装方式，对于和设备的联接方式则采用另外的代号。
