西玛电机教您用倒顺开关控制电机正反转
在工业控制控制中，西玛电机正反转控制最常见的是通过接触器实现。不过在一些使用小功率三相电机或者单相电机控制设备，是使用倒顺开关进行控制，虽然控制原理类同，但部分人对这种开关不是很熟悉，不懂怎样接线，今天
西安西玛电机技术人员给大家分享倒顺开关在在三相和单相电机正反转控制中如何接线。

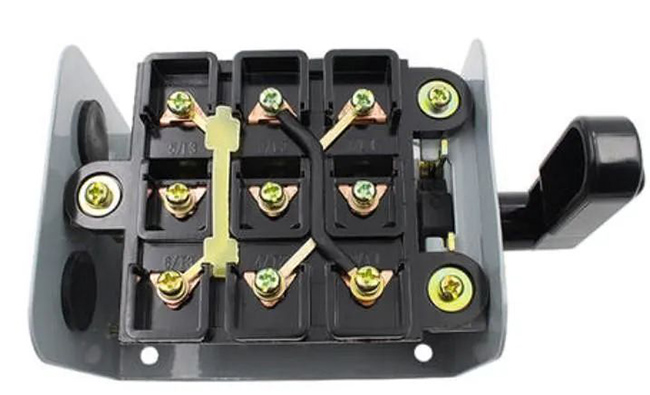

倒顺开关
倒顺开关也叫顺逆开关。它的作用是连通、断开电源或负载，可以使西玛电机正转或反转，主要是给单相、三相电机做正反转用的电气元件。用倒顺开关控制的正反转，所用电器少，线路较简单，比较经济、一般适用于控制额定电流10a、功率在3kw及以下的小容量电机。
一、倒顺开关的结构原理

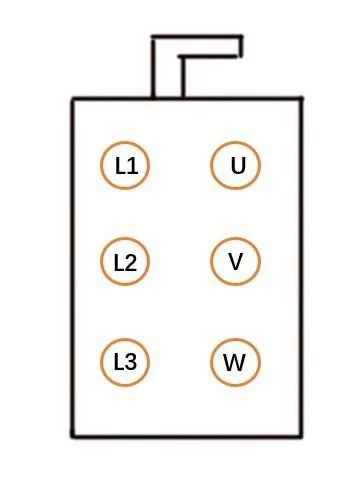

当倒顺开关手柄处于“停”位置时，内部的动、静触头不接触。如下图所示
停止位

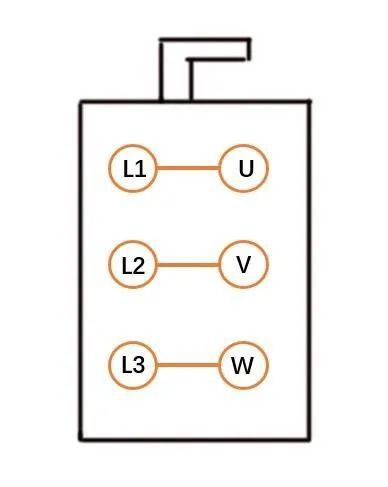

当倒顺开关手柄板至“顺”位置时，内部的动触头和左边的静触头相接触，电路按 L1—U、L2—V、L3—W接通，输入电机定子绕组的电源相序为 L1—L2—L3，电机正转。如下图所示
”顺“位置

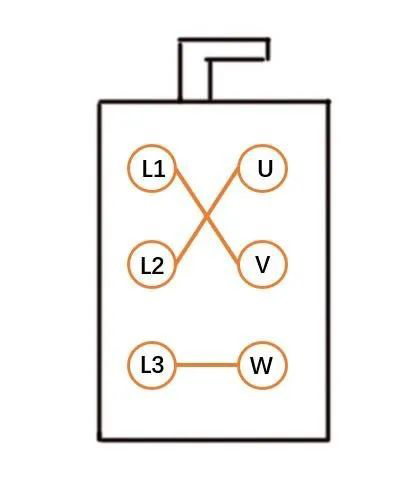

当手柄板至“倒”位置时，内部的动触头和右边的静触头相接触，电路按 L1—V、L2—U、l3—W接通，输入电机定子绕组的电源相序变为 L2—L1—L3，电机反转。
倒位置
二、西玛电机控制接线路
1、倒顺开关控制三相电机正反转
对于三相电机要实现电机的正反转，只要需要改变三相电源的相序，就能改变旋转磁场的方向，从而也改变了三相电机的正、反转。因此，三相倒顺开关就是通过改变输出端两根相线的位置，达到变换相序从而控制西安西玛电机正反转的目的。

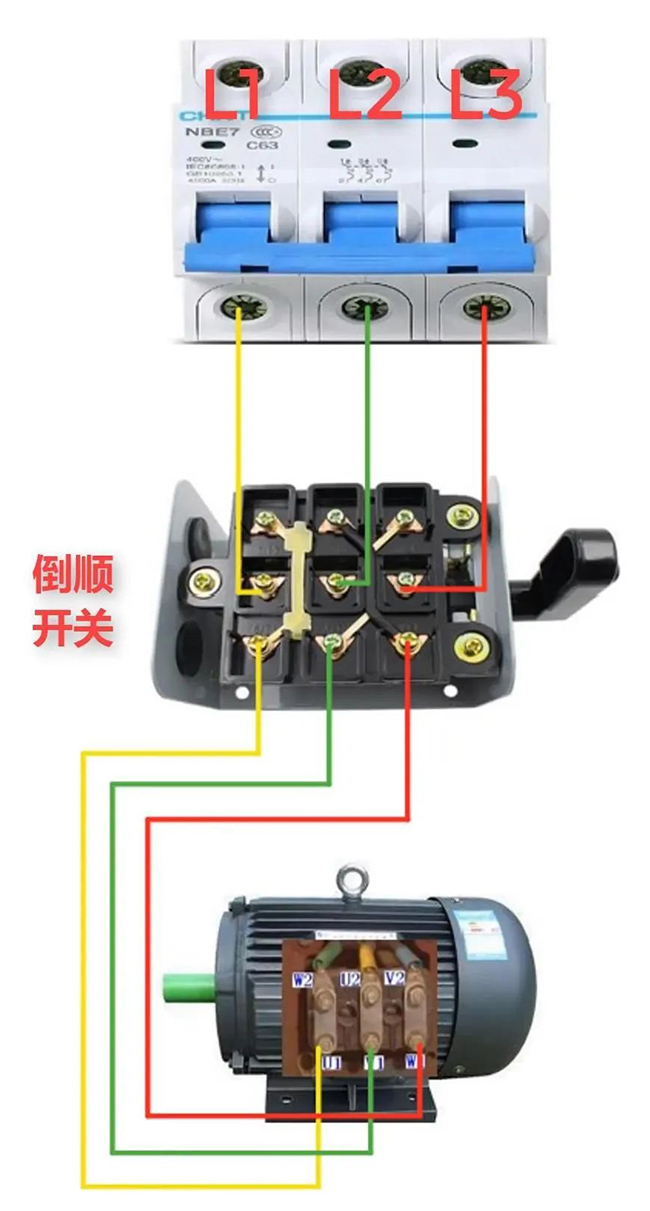

倒顺开关控制三相电机正反转
2、 倒顺开关控制单相电机正反转
单相电机正反转相比三相较为复杂，单相电机是通过分相电容，将单相电分为相差小于90°的两相电。主绕组代表一相电，副绕组代表另一相电。要想改变单相电机的转向，只能改变主、副绕组的连接形式，将主绕组头尾对调，或将副绕组的头尾对调，即可改变单相电机的旋转方向。
首先我们先看看单相双电容电机在没有倒顺开关时是怎样来实现顺逆的。原理图如下：
单相电机正反转原理图
顺转时，Z2、U2用一个连片连接在一起，U1、V1用一个连片连接在一起。也就是说，此时，Z2、U2点是同一路线，U1、V1点是同一路线。总结Z2、U2同路，U1、V1同路为顺。
逆转时，Z2、U1用一个连片连接在一起，U2、V1用一个连片连接在一起。同理得出：Z2、U1点是同一路线，U2、V1点是同一路线。总结Z2、U1同路，U2、V1同路为逆。
明白单相电机正反转工作原理后，再根据倒顺开关的结构原理，单相电机正反转控制接线很快就可以接出来。其实说白了倒顺开关就是在其内部重新搭建了两个活动的连接片。接线图如下

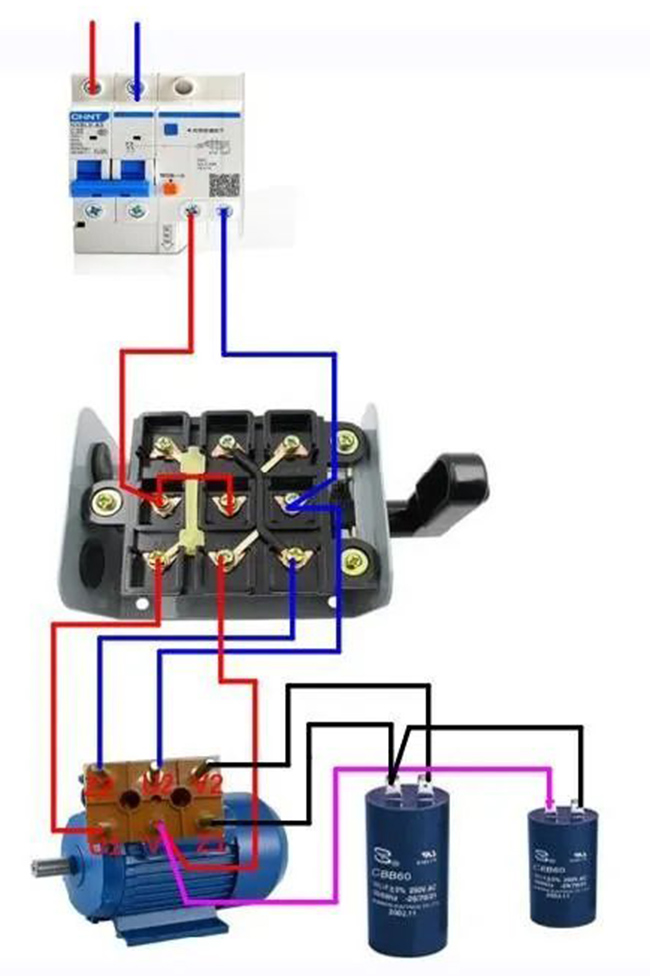

倒顺开关控制单相电机正反转
注意，单相电机利用倒顺开关控制正反转接线时，必须先取出两个连接片，电容接线不变，以上就是利用倒顺开关控制单相电机和三相电机正反转接线方法。
