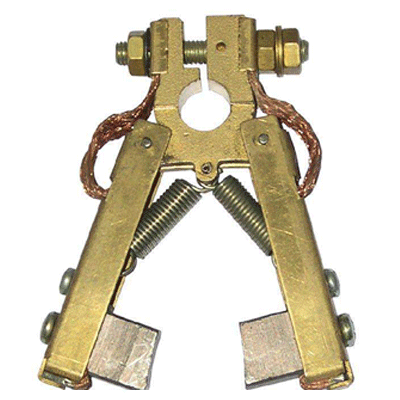

碳刷架

产品简介

      西安泰富西玛电机原装碳刷架（刷握）结构牢固,能长久保持电刷稳定、检查或更换电刷时，易于在刷盒内装卸电刷、能调整电刷在刷盒下的露出部分(刷盒下端边缘与换向器或集电环表面的间隙)以防止磨坏换向器或集电环、电刷压力的变化、加压方向和加压位置等对电刷磨损的影响要小。
      碳刷架（刷握）的作用是通过弹簧将压力加在与换向器或集电环表面滑动接触的电刷上，使其在固定体与旋转体之间稳定地传导电流。对电机来说，碳刷架（刷握）和碳刷都是非常重要的部件。不管电刷的特性多么好，刷架不合适时，碳刷不仅不能充分发挥它的优良特性，而且会给电机本身的性能和寿命带来很大的影响。
      西安泰富西玛电机原装碳刷架（刷握）材质和技术指标满足图纸设计要求，刷盒孔常规设计公差一般按基孔制动配合：径向公差H7，轴向公差H11，刷盒孔拉削或推削粗糙度控制在Ra3.2-Ra1.6特殊要求增加挤压块降低粗糙度到Ra0.8，多孔刷盒用多把拉刀或推刀同时加工，确保刷盒加工后的同轴度，多孔刷盒的不同轴公差不大于0.36mm.刷握的固定面与刷盒的中心线平行度及间距公差均为：A=+-0.2。刷盒孔底面垂直于刷盒壁并垂直于固定面，其垂直度不大于0.25mm.刷握压指转动灵活，抬起后自由落下不能存在死点或闷卡现象，各个关节铆接牢固无脱节隐患。表面根据使用环境可进行镀Ni、镀Zn、镀Cr、镀仿金、镀铜、化学氧化、酸洗等方法处理，以保证碳刷架（刷握）的长久使用。避免刷盒体尖角、毛刺等不良缺陷存在，这些缺陷在潮湿环境下会引起放电现象。新出厂的刷盒压指压力已调整好，随着使用时间的延长弹力会疲劳而衰减，衰减过大会在碳刷的底部产生火花现象，请调整压力到如下要求：冶金、发电、起重机等电机类碳刷的压力0.15～0.35Kg/mm2之间；牵引电机类碳刷的压力在0.3～0.4Kg/mm2之间。同一台电机上的碳刷架（刷握）压力误差不大于10%之内，否则会造成电流密度不均局部过载。

电机碳刷架概述

      碳刷架的作用是通过弹簧将压力加在与换向器或集电环表面滑动接触的碳刷上，使其在固定体与旋转体之间稳定地传导电流。对电机来说，碳刷架和碳刷都是非常重要的部件。不管碳刷的特性多么好，碳刷架不合适时，碳刷不仅不能充分发挥它的优良特性，而且会给电机本身的性能和寿命带来很大的影响。

      碳刷架的结构是保持碳刷在规定位置上的刷盒部分，用适当压力压住碳刷以防止碳刷振动的加压部分，连接刷盒和加压部分的框架部分以及将电刷架固定到电机上的固定部分组成。

碳刷架的性能要求
      保持碳刷稳定、检查或更换碳刷时，易于在碳刷盒内装卸碳刷、能调整碳刷在碳刷盒下的露出部分(碳刷盒下端边缘与换向器或集电环表面的间隙)以防止磨坏换向器或集电环、碳刷压力的变化、加压方向和加压位置等对碳刷磨损的影响要小，且结构牢固。碳刷架主要采用青铜铸件，铝铸件及其它合成材料。要求碳刷架本身材料具有良好的机械强度，加工性能，耐蚀性能，散热性能和导电性能等。
