高压电机定子为何要采用星型接法？

高压电机定子为何要采用星型接法？

      对于高压三相异步电机，定子绕组有三角形和星型两种接法，星型接法是将三相绕组的尾部连接在一起，三相绕组的头部与电源相连接；星型接法有外星接和内星接两种情况，内星接电机是将三相绕组相连接的星点固定在定子绕组的适当部位，有三个出线端引出，而外星接则是将三相绕组的头与尾全部引出，而在电机的外部进行连接和接线。
      西安西玛电机有限公司生产的高压电机采用的三角形接法是将某一相绕组的头与另一相绕组的尾连接即U1连W2，V1连U2，W1连V2，连接点与电源接线。

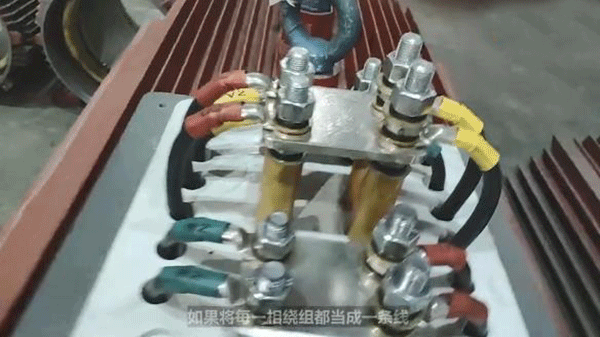

      如果将每一相绕组都当成一条线，星型连接后，就酷似发光的星型，而三角形接法则酷似一个三角形，因而就称其为星型接法或三角形接法。三角形接法电机我们同样可以接成内角和外角两种情况。

      如果是单电压电机，内接和外接均可，但对于双电压电机，则只能将三相绕组的头与尾全部引出，然后按照电压情况进行外连接，高电压对应星接，低电压对应角接。

高压电机为何要采用星接？

      对于低压电机，会按照功率进行分段处理，如基本系列电机按照3kW分界，不超过3kW按星接，其他按角接，而对于变频电机，则按45kW分界，不超过45kW按星接，其他按角接；而对于起重及冶金电机则按照星接较多，大规格起重电机也会采用角接。

      西安西玛电机有限公司生产的高压电机一般都是星型接线方式，目的是避免电机绕组承受较高的电压。星形接法中，线电流等于相电流，线电压是相电压的根号3倍（三角形接法中，线电压等于相电压而线电流等于相电流的√3倍），因此电机绕组所承受的电压相对较低。在高压电机中，电流往往较小，而对电机的绝缘等级要求较高，因此采用星形接法电机的绝缘较好处理，也更经济些。

      西安西玛电机有限公司生产的YKK系列高压三相异步电动机采用箱式结构。机座用钢板焊成的箱型结构，重量轻，刚度好。机座两侧面及顶部均有防护顶罩及盖板，拆下防护罩或改版后可以观察及触及电机内部，便利电机的维护。
