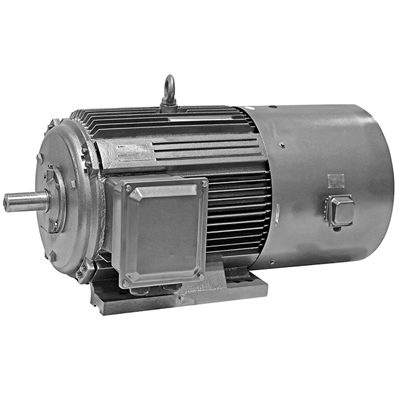

西安泰富西玛电机:Y2系列6KV高压三相异步电动机
型号说明
西安泰富西玛Y2系列(H355-560)6KV紧凑型高压三相异步电动机以Y2-200L2-6E为例:“Y2”表示异步电动机第二次改型设计,“200”表示中心高,“L”表示机座长短号,“2”表示铁心长度序号,“6”表示极数,“E”表示第二种设计。
Y2系列6KV高压三相异步电动机有两种设计:
(1)适用于一般机械配套和出口需要,在轻载时有较高效率,在实际运行中有较佳节能效果,且具有较高堵转转矩,此设计称为Y2-Y系列。中心高63~355mm,功率从0.12~315kW。电动机符合JB/T8680.1-1998 Y2系列(1P54)三相异步电动机(机座号63~355)技术条件。
型号含义:如Y2-200L1-2Y:“Y2”表示异步电动机第二次改型设计,“200”表示中心高,“L”表示机座长短号,“1”表示铁心长度序号,“2”表示极数,“Y”表示第一种设计(可省略)。
(2)设计是满载时有较高效率,更适用于长期运行和负载率较高的使用场合,如水泵、风机配套,此设计称为Y2-E系列,中心高80~280mm,功率从0.55~90kW。电动机符合JB/T8680.2-1998 Y2系列(1P54)三相异步电动机(机座号80~280)技术条件。
电机概述
西安泰富西玛Y2系列(H355-560)6KV紧凑型高压三相异步电动机为紧凑型封闭式笼型转子三相异步机。该电动机是按照JB/T10444-2004技术条件生产的,其防护等级为IP54,冷却方式为IC411。
该电动机具有体积小,结构紧凑、高效、节能、噪音低、振动小,重量轻、性能可靠、安装维修方便等优点。
Y2系列电动机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其他设备,并可供煤矿,机械工业、发电厂及各种工矿企业作原动机之用。
Y2系列西安西玛电动机结构及安装形式为IMB3。定额是以连续工作制(s1)为基础的连续定额,频率为50Hz,额定电压为6kV,其它电压等级或特殊要求,在订货时可与用户共同商订。
电机性能
西安泰富西玛Y2系列(H355-560)6KV紧凑型高压三相异步电动机是Y系列电机的更新换代产品,是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。它是我国九十年代最新产品,其整体水平已达到国外同类产品九十年代初的水平。该产品应用于国民经济各个领域,如机床、水泵、风机、压缩机,也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。
Y2系列电机额定电压为380V,额定频率为50Hz。功率3kwt以下为Y接法,其他功率均为△接法。电动机运行地点的海拔不超过1000m;环境空气温度随季节变化,但不超过40℃;最低环境空气温度为-15℃;最湿月月平均最高相对湿度为90%;同时该月月平均最低温度不高于25℃。
电机结构
1、西安泰富西玛Y2系列(H355-560)6KV紧凑型高压三相异步电动机机座外轮廓呈四方形兼圆形,散热片呈垂直,水平平行分布,全部采用铸铁结构。另外H63~112还兼有铝合金压铸结构。
2、该三相异步电动机采用浅端盖结构,增加了内部加强筋的数量和尺寸,全部采用铸铁结构,另外H63~112还兼有铝合金压铸结构。为方便用户使用和检修,H180及以上增设了不停机的注油装置。
3、接线盒防护等级为IP55。为了减轻电机重量,H63~280接线盒用铝合金压铸(也可用铸铁件),H315~355使用铸铁件。且盒内设有专用的接地装置,H160及以上机座考虑有热保护装置的安装位置,电源进线孔采用双孔进线,并有两种密封结构:一种为加密封盖,另一种为锁紧密封。接线盒一般位于机座顶部,并可以四面出线,另外H80~355铸铁机座的接线盒还可以位于机座侧面。
高压电机订货须知(用户订货时须注明如下要求)
西安泰富西玛电机默认技术参数如下:
电机型号(Y23551-2) 安装方式(IMB3)
额定功率(185KW) 防护等级(IP54)
额定电压(6KV) 冷却方法(IC411)
额定频率(50Hz) 绝缘等级(F级)
同步转速(1500r/min) 环境条件(海拔1000m,环境温度40℃)
注:4极电机禁止用皮带轮传动;
1、订货时请先查阅产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品,在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级,均按2级供货。
2、如有特殊要求,如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型,或户外防腐型及其他等,均需在合同中明确注明,并事先与我厂联系。
以上关于Y2系列6KV高压三相异步电动机的资料由
西安西玛电机技术部提供,网络部整理发布,欢迎广大新老客户垂询选购!
