西玛变频电机的调速原理与知识分享

编辑：西玛电机网络部　|　发布日期：2021-08-23 09:59:32　|　来源：网络
摘要：西玛电机转速高于同步转速。为了保持恒定，U1必须超过Un，这是不允许的。因此，如果f1>fn，电机端子电压将不会增加，标称电压Un。保持气隙流量小于标称流量，扭矩减小。
西玛变频电机的调速原理与知识分享

1、电机变频调速原理

改变电源频率可以改变电动机的速度。异步电动机的电动势公式为：

E1=4.44f1Nsφ（如果忽略定子阻抗的压降，U1=E1）

如果U1保持不变且频率f1继续增加，则气隙磁通φ减小，从而导致西玛电机的电磁转矩减小，同时，在电机堵塞的情况下，西玛电机的最大转矩也减小，相反，随着f1减小，φ增大，导致磁路饱和，励磁电流增大，从动电机的铁损要求增加，在调频过程中，应根据端子电压，根据U1和f1之间的不同比例比，更换定子，变频调速有不同的方法。

西玛变频电机的调速原理与知识分享

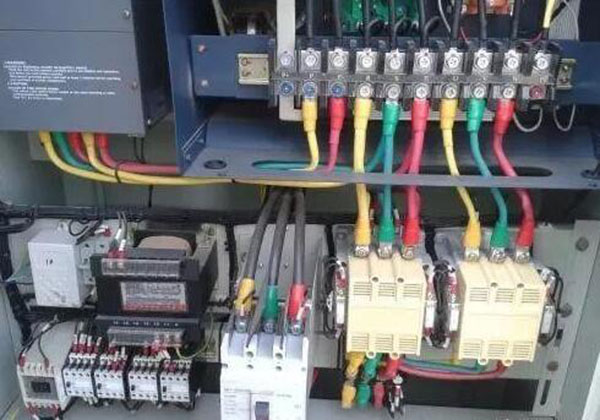

西玛电机的变频调速控制柜内部情况

1.恒转矩变频调速控制

为了保持输出扭矩恒定，磁通量φ必须恒定，可通过上述公式得出：

C=4.44纳秒

恒转矩转速控制有两种方法

①U1和f1的比例控制方法仅适用于速度范围不大或扭矩随速度降低而减小的负载。

②E1/f1是一种恒定控制，适用于速度范围较大的恒定扭矩负载，因此当f1下降时，必须相应增加输入电压，以补偿定子电阻处的电压降。

2.恒功率变频调速

如果f1大于西玛电机的额定功率，定子和转子的漏抗可以忽略，如果f1大于电机的额定功率，这就是为什么U1和f1在恒定电源频率下的协调是在变频期间电机的速度控制和过载能力保持不变的原因。关系为：

=（Un、fn为标称电压和标称频率）

如果f1>fn，则西玛电机转速高于同步转速。为了保持恒定，U1必须超过Un，这是不允许的。因此，如果f1>fn，电机端子电压将不会增加，标称电压Un。保持气隙流量小于标称流量，扭矩减小。

西安西玛电机生产的变频电机主要用于额定频率以下一定频率范围内的恒转矩驱动和额定频率以上一定频率范围内的恒功率驱动。对于（5-50Hz）（6-60Hz），在频域中具有恒定转矩速度控制的变频电机称为具有变频的普通速度控制电机。
