解读鼠笼型高压电机的结构与组成

解读鼠笼型高压电机的结构与组成

鼠笼型高压电机，作为感应电动机的一种，广泛应用于各类工业和商业领域，成为驱动各种机械设备不可或缺的动力源。接下来西安西玛电机和大家分享鼠笼型高压电机的主要组成部分及其功能，以揭示其如何将电能高效地转换为机械能，驱动负载运行。

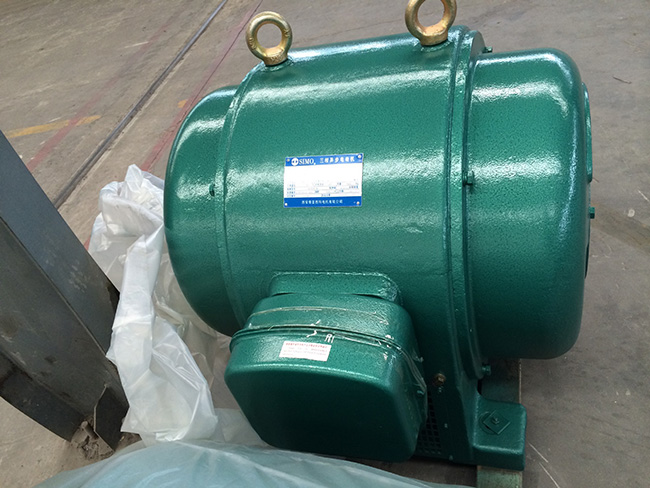

图为西安西玛电机生产的JS系列鼠笼高压电机照片

鼠笼型高压电机的基本概述

鼠笼型高压电机是一种基于电磁感应原理工作的交流电动机。其核心在于定子与转子之间的相互作用，通过定子产生的旋转磁场与转子中的导体条产生感应电流，进而产生转矩，驱动转子旋转。由于其结构紧凑、运行可靠、维护简便，鼠笼型高压电机成为了众多工业应用的首选。

鼠笼型高压电机的主要组成部分

定子（Stator）
定子是鼠笼型高压电机的静态部分，由硅钢片构成的铁芯和定子绕组组成。硅钢片的使用减少了铁芯中的涡流损耗，提高了电机的效率。定子绕组由多个导体线圈组成，这些线圈被固定在定子铁芯的槽中。当交流电通过定子绕组时，会在铁芯中产生一个旋转磁场，这是驱动转子旋转的关键。

转子（Rotor）
转子是鼠笼型高压电机的旋转部分，通常采用鼠笼型结构。这种结构由导电材料（如铝或铜）制成的短路导体条组成，这些导体条通过端环连接在一起，形成一个闭合的电路。当定子产生的旋转磁场与转子相互作用时，会在导体条中产生感应电流，进而产生电磁力，驱动转子旋转。

端环（End Rings）
端环是连接鼠笼转子中各导体条的金属环，它确保了电流能够在转子导体条中顺畅流动。端环的存在使得转子形成了一个完整的电路，这是产生转矩的关键。

轴（Shaft）
轴是连接转子与负载的部分，它承受着电机转子的旋转力和负载传递的力。轴的材质通常为高强度金属，以确保电机的可靠性和耐久性。轴的设计也考虑了与负载的匹配，以实现最佳的传动效果。

轴承（Bearings）
轴承支撑着转子轴的转动，并减少了转子与定子之间的摩擦。在鼠笼型高压电机中，通常会有多个轴承，以确保转子能够平稳地旋转。轴承的选择和维护对于电机的运行稳定性和寿命至关重要。

端盖（End Covers）
端盖位于电机的两端，用于封闭定子和转子的内部空间，同时提供安装和固定电机的支撑结构。端盖的设计还考虑了散热和防护的要求，以确保电机的安全运行。

冷却系统（Cooling System）
鼠笼型高压电机在运行过程中会产生大量的热量，因此需要有效的冷却系统来散热。常见的冷却方法包括空气冷却和水冷却。空气冷却通常通过电机外壳上的散热片和风扇实现；而水冷却则通过循环水系统带走电机内部的热量。

鼠笼型高压电机的工作原理

当交流电通过定子绕组时，会在定子铁芯中产生一个旋转磁场。这个旋转磁场与转子中的导体条相互作用，产生感应电流（也称为涡流）。感应电流在导体条中产生电磁力，这些电磁力相互作用，形成一个转矩，驱动转子旋转。随着转子的旋转，它带动了与轴相连的负载进行工作。

鼠笼型高压电机的应用领域

西安西玛电机厂家生产的鼠笼型高压电机因其高效、可靠、易于维护的特点，被广泛应用于各种工业和商业领域。例如，在制造业中，它们被用于驱动压缩机、泵、风机等关键设备；在电力行业中，它们被用于驱动发电机组的辅助设备；在交通运输领域，它们被用于驱动铁路和地铁列车的牵引电机等。

鼠笼型高压电机作为工业驱动的核心力量，其结构紧凑、运行可靠、维护简便的特点使其成为众多工业应用的首选。通过深入了解鼠笼型高压电机的主要组成部分及其功能，我们可以更好地理解其工作原理和应用领域，为电机的选型、安装和维护提供有力的支持。随着技术的不断进步和应用的不断拓展，鼠笼型高压电机将继续在推动工业发展中发挥重要作用。
