西安泰富西玛电机：YBE3系列超高效防爆电机

型号说明

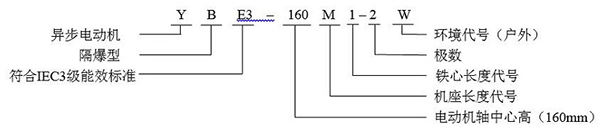

      西安泰富西玛YBE3系列超高效防爆电机以YBE3-160M1-2W为例，Y表示异步电机；B表示隔爆型；E3表示符合IEC3级能效标准，160表示电机轴的中心高（mm）；M表示机座长度代号；2表示极数；W表示环境代号（户外）。

防爆标志说明

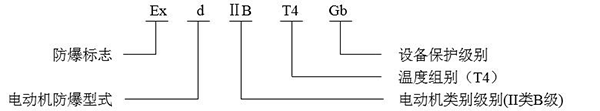

      西安泰富西玛防爆电机的防爆标志以EXd11BT4Gb为例：其中，EX表示防爆标志，d表示电动机防爆型式，llB表示电动机类别级别，T4表示温度组别，Gb表示设备保护级别。

电机环境代号含义
      W-户外型
      WF1-户外防中腐蚀型
      WF2-户外防强腐蚀型
      F-户内防轻腐蚀型
      F1-户内防中腐蚀型
      F2-户内防强腐蚀型
      TH-湿热带型
      TA-干热带型
      WTH-户外湿热带型
      WTA-户外干热带型

电机基本技术参数
      中 心 高：H132～355；
      额定电压：380V、660V、1140V、380V/660V、660V/1140V；
      额定频率：50Hz；
      功率范围：3kW～375kW；
      防爆标志：Ex dⅠMb、Ex dⅡAT1 Gb、Ex dⅡAT2 Gb、ExdⅡAT3 Gb、ExdⅡAT4 Gb、ExdⅡBT1 Gb、ExdⅡBT2 Gb、Ex dⅡBT3 Gb、Ex dⅡBT4 Gb、ExdⅡCT1 Gb、ExdⅡCT2 Gb、 ExdⅡCT3 Gb、ExdⅡCT4 Gb。

电机概述

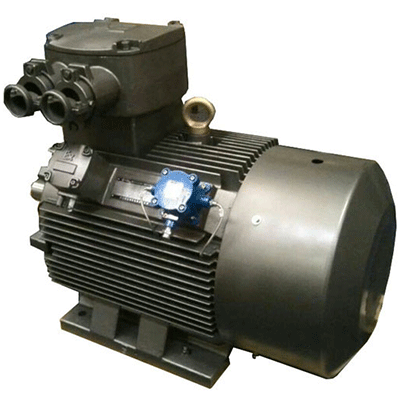

      西安泰富西玛YBE3系列超高效防爆电机（机座号132～355）（以下简称电机）是结合国外先进技术和我公司长期以来生产低压和隔爆型高效率电动机的成功技术，采用最新设计手段自主研发的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机的基本系列。效率执行GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中2级能效等级的要求，与国际标准IEC 60034-30《单速三相鼠笼型感应电动机效率分级》中的IE3保持一致。

      本系列防爆电机符合GB 755-2008《旋转电机 定额和性能》、GB 3836.1-2010《爆炸性环境 第1部分：通用要求》、GB 3836.2-2010 《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 》的规定。防爆标志为ExdIIBT4 Gb，适用于工厂用II类B级，温度组别为T4，设备保护级别为Gb级,可替代ExdIIAT4 Gb产品。

      本系列防爆电机具有隔爆性能优良、可靠性高、结构紧凑、高效节能、安全环保、振动小、噪声低、安装维护方便等优点。可用于传动各种通用机械：如压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等的理想传动设备，无论户内、户外，高原性气候或湿热型气候，YBE3系列（IP55）隔爆型高效率三相异步电动机总能提供超越卓群的传动力，得到了用户的信赖和推崇。

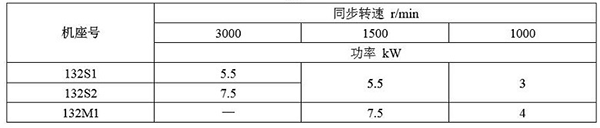

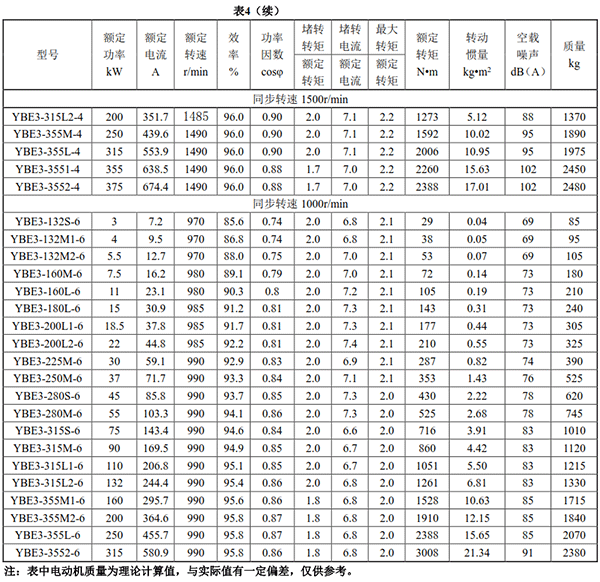

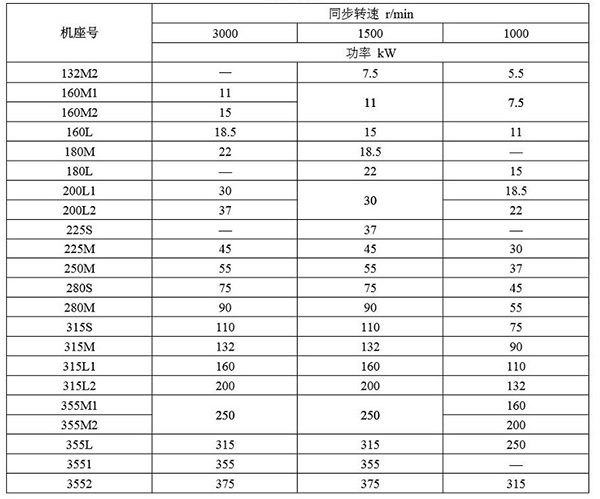

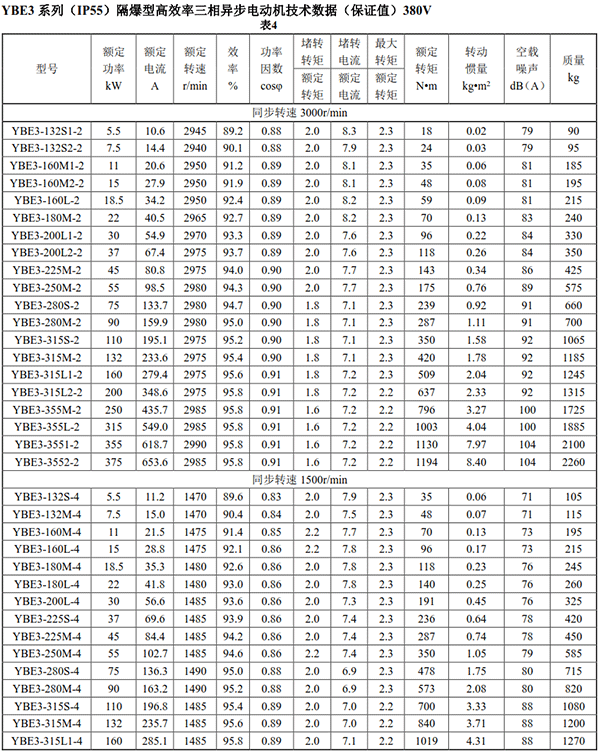

电机型谱见下表
西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

防爆电机订货须知
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、对于5.5KW及以上2极电机和38KW及以上的4极电机不能皮带传动。
      3、如无特殊要求，西玛电机默认参数为：安装方式卧式B3、绝缘等级B级、防护等级IP44。
      4、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

      以上关于：YBE3系列超高效防爆电机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_fangbao388.html

YBE3系列超高效防爆电机（技术参数）——西安泰富西玛电机

电机结构特点
      面对电机轴伸端看，电机主电源接线盒在电机顶部，出线口朝右，接线盒可180°方向旋转。
      机座号H160及以上电机设注排油装置；H315～H355电机可根据用户需要安装定子、轴承测温及加热器装置。
      电机采用155（F）级，温升按B级考核。
      电机冷却方式为IC411，外壳防护等级为IP55。
      安装结构型式
      本系列电机的安装结构型式符合GB/T 997《旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）》的规定，本系列电机有3 种基本结构型式：

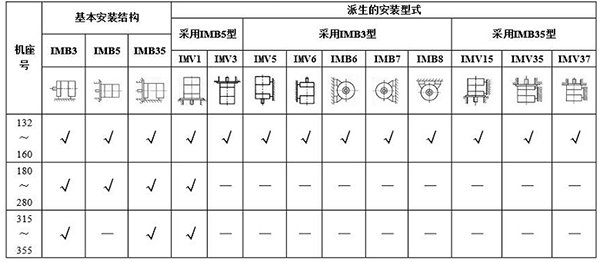

      B3—机座带底脚、端盖无凸缘；B5—机座不带底脚、端盖有凸缘；B35—机座带底脚、端盖有凸缘。本系列电机在上述3种基本结构上，可派生10 种常用结构及安装型式，按下表的规定制造。
电机接线方法

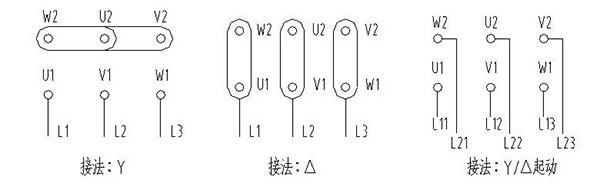

      3kW及以下电机为Y接法，3kW以上电机为△接法，接线指示。
电机轴承及润滑

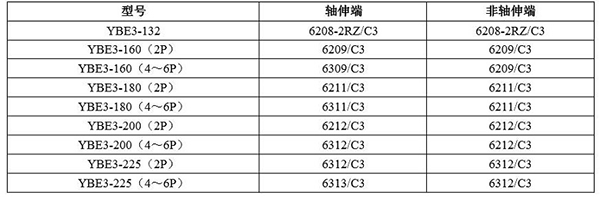

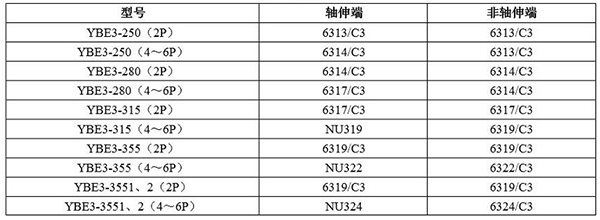

      常规电机轴承型号见下表。
      润滑脂常规为：GB/T 7324  3号通用锂基润滑脂。
技术特点

      可靠性高，使用寿命长

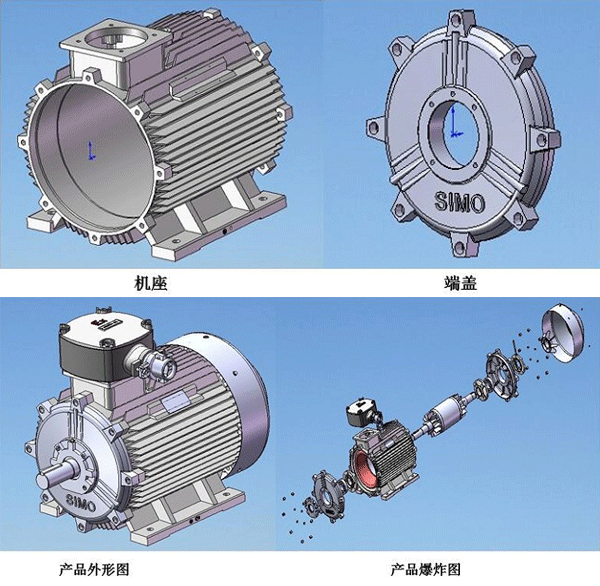

      为了使电机壳体满足GB 3836-2010新标准的1.5MPa水压的规定，通过先进的设计软件ANSYS对机座和端盖进行建模分析，机座采用高强度灰铸铁，端盖采用加强筋的高强度灰铸铁制造。
      为延长电机使用寿命，电机的机座、风扇等部件采用了先进的空气动力学设计。灰铸铁机座和端盖，以及优质的耐腐蚀防护和表面喷漆，都可以保护电机长期免受气候影响，有效延长电机使用寿命。

      结构紧凑
      所有用户都希望其传动系统能可靠运行，并且不浪费宝贵的安装空间，西安泰富西玛电机有限公司多年以来，通过在缩小电机安装空间上下功夫，专注于实现电机更小的尺寸、更高的性能和可靠性，并获得了成功，YBE3系列隔爆型高效率三相异步电机很完美的实现了这些要求。

      定子
      本系列电机定子采用外装压结构。定子绕组采用高强度聚酯漆包圆铜线，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用真空压力浸渍无溶剂工艺VPI处理，因此电机的绝缘系统具有很高的电气强度、机械强度及良好的耐腐蚀性和耐潮性能。

      转子
      本系列电机转子采用铸铝结构，转子经动平衡校验，电机运转平稳、振动小、噪声低。

      冲片
      电机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电机损耗低、效率高。

      风扇、风罩
      电机采用防静电塑料风扇，其转动惯量小、损耗低，噪声小，全系列风扇与轴采用自卡联接、运行可靠、安装简便。风罩为拉伸冷轧钢板结构，能防止一定大小的外物侵入的前提下得到最大的通风面积，并使风路通畅。
防爆电机工作条件
      环境温度：最高环境空气温度随季节而变化，但不超过+35℃（煤矿井下）或+40℃（工厂） ，最低环境空气温度为-15℃；
      海拔高度：不超过1000m；
      湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于+25℃（工厂），煤矿井下最大相对湿度不超过95%；
      工作制：S1，连续工作制。
      电机轴伸上不承受外加的轴向力和除联轴器重量以外的径向力；
      电机与被拖动设备之间采用联轴器传动，当电机与被传动机械采用弹性联轴器联接时，联轴器上应有轴向限位装置，允许的轴向窜动量应与制造商协商；
      电机允许在实际冷态下连续起动两次或者在热态下起动一次，电机在两次起动之间应自然停车，额外的再次起动电机应在4小时以后。如果要求频繁起动电机或要求电机拖动较大转动惯量的负载时，请在签订合同前与本公司联系协商，以便我公司提供合适性能的电机供用户使用，保障电机运行可靠。

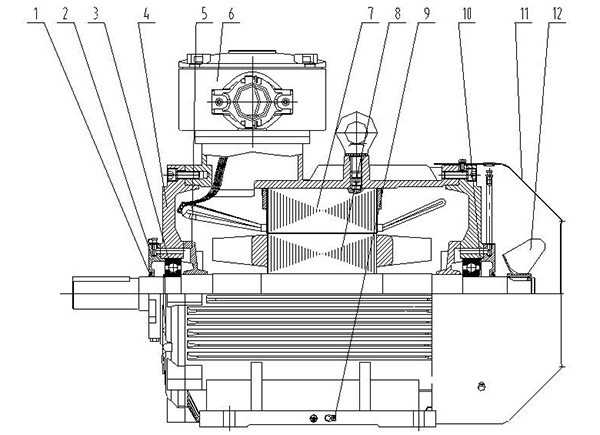

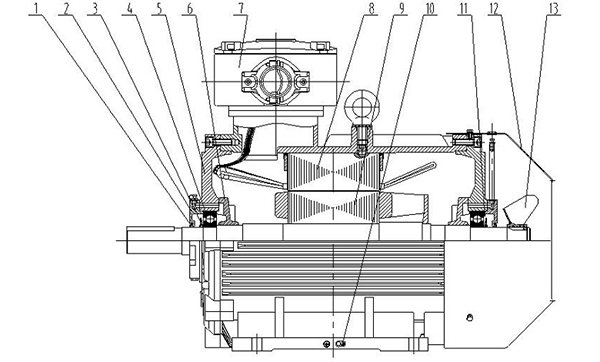

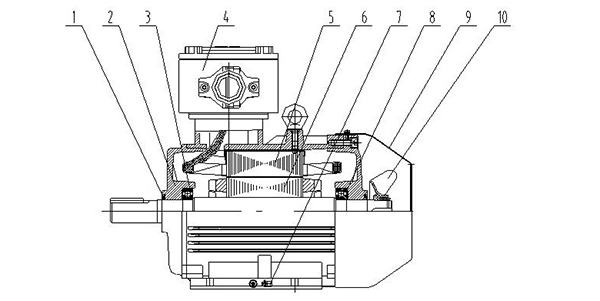

YBE3系列（IP55）隔爆型高效率防爆电机结构剖面示意图
      1 端面油封  2 端盖  3 轴承  4 接线盒  5 定子  6 转子  7 接地牌  8 波形弹性圈  9 风罩  10 风扇
      1 端面油封  2 轴承外盖  3 轴承  4 端盖  5 轴承内盖  6 接线盒  7 定子  8 转子  9 接地牌  10 波形弹性圈  11 风罩  12 风扇
      1 端面油封  2 轴承外盖  3 甩油环  4 轴承  5 端盖  6 轴承内盖  7 接线盒  8 定子  9 转子  10 接地牌  11 波形弹性圈  12 风罩  13 风扇

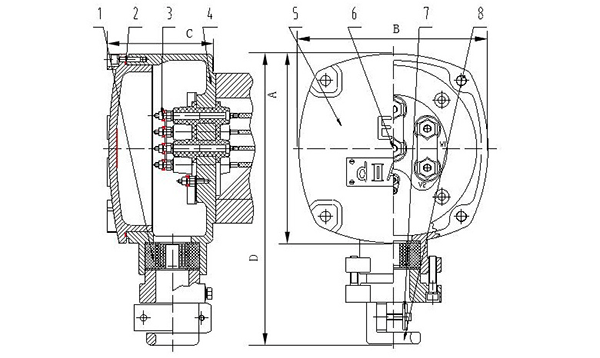

电机接线盒结构

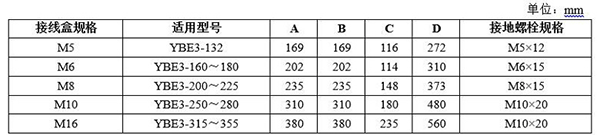

      电机接线盒具有优良的隔爆结构性能和较高防护等级，且具有较大的空腔以便于接线，进线分为橡套电缆，钢管布线二种。按不同起动要求，可分别制成一个进线口（适用于电机直接起动）和两个进线口（适用于电机Y-△起动）。电机接线盒结构示意图见下图。接线盒外形尺寸及主要数据见下表。

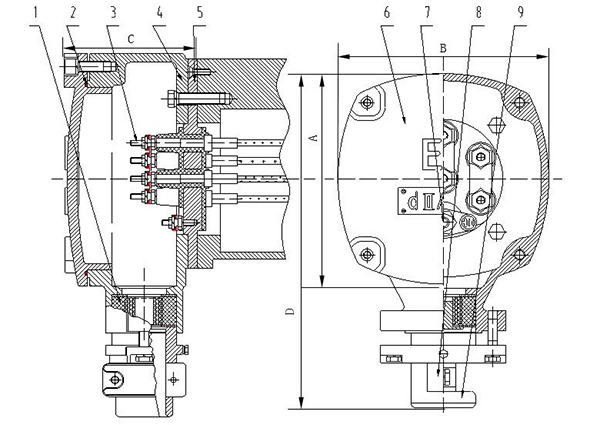

      1-密封圈 2-O型密封圈 3-接线螺栓 4-接线盒座 5-接线盒盖 6-接地装置 7-压线板 8-接线盒斗

M5和M6接线盒整体结构
      1-密封圈 2-O型密封圈 3-接线螺栓 4-接线盒座 5-接线板 6-接线盒盖 7-接地装置 8-压线板 9-接线盒斗

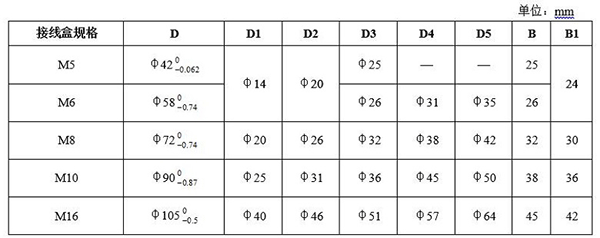

M8、M10和M16接线盒整体结构，接线盒外形尺寸及主要尺寸数据
      接线盒密封圈尺寸（用户进线电缆外径尺寸）。根据电机电流的大小，使用条件，正确选用电缆，进入接线盒中的电缆直径要与密封圈的孔径相符，橡套电缆、铠装橡套电缆用密封圈内径切有多个同心圆，可根据电缆直径选择密封圈内径，保证压上接线斗后使密封圈与电缆之间，密封圈与接线盒座间无间隙，密封圈示意图见图11，主要尺寸见表9。

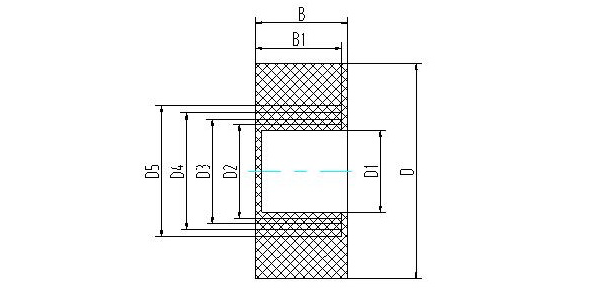

密封圈示意图
隔爆型接线盒用密封圈主要尺寸

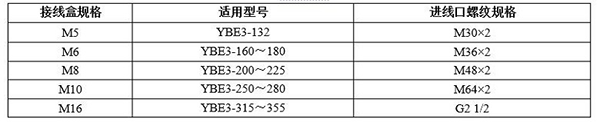

电机采用钢管布线电缆、铠装钢管布线电缆时，接线盒进线口处螺纹规格见下表。
      钢管布线电缆、铠装钢管布线电缆接线盒进线口处螺纹规格
