西安泰富西玛电机：Y系列10KV高压三相异步电动机

型号说明
      西安泰富西玛Y系列10KV高压三相鼠笼式异步电动机以Y7106-4为例：Y表示笼型转子异步电机；7106表示机座中心高710mm，6号铁芯长；4表示极数为4极。

电机概述
      西安泰富西玛Y系列10KV高压三相鼠笼式异步电动机是本公司采用ABB高压三相异步电动机技术等级标准，并结合我公司多年高压电动机制造实践经验而建立的重要产品系列。
      本系列电动机的功率等级，安装尺寸，电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员会IEC标准。本系列电动机各部分机械尺寸，公差符合国家标准GB1800-1804和国际标准化委员会ISO标准。本系列电动机的外壳防护等级根据G84942.1和IEC34-5《电机外壳防护分级》为IP23开启式电动机，如果用户需要其他防护等级如IP44、IP54可另行协商。本系列电动机的冷却方法根据G81993和IEC34-6《电机冷却方法》的标准为IC01，如果用户要求其他冷却方法可另行协商。本系列电动机基本安装方式为卧式带底脚(IMB3)结构，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。
      本系列电动机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。 　　
      本系列高压三相异步电机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其它设备，并可供煤矿、机械工业、发电厂及各种工矿企业作原动机之用。

电机结构说明

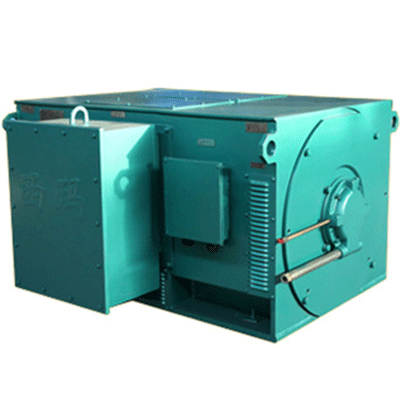

      西安泰富西玛Y系列10KV高压三相鼠笼式异步电动机采用箱式结构，电动机顶部可以安装防护罩，防护等级IP23，冷却方式IC01，安装型式IMB3，电源频率50Hz，电源电压为10000V，允许电压的偏差范围为±5%，电源的额定频率为50Hz。中心高400mm~630mm，功率范围185kW~10000kW；
      定额类型S1，绝缘等级F（按B级考核）。定子接线方式为Y接,转子电枢由纯铜或纯铝加工而成，采用F级绝缘材料。
      轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定。
      该系列电机可以用于驱动各种磨机、轧钢机、破碎机、风机、水泵、鼓风机等机械。
      该系列高压电动机适用于海拔不超过1000m， 环境温度低于40℃，少灰尘，无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境，如果运行环境中粉尘较多，应该定期清理电机内部的粉尘，并作好轴承的防尘工作。
      西安泰富西玛Y系列10KV高压三相鼠笼式异步电动机符合GB755《旋转电机 定额和性能》和国际电工委员会IEC的规定。

电机的起动
      西安泰富西玛Y系列10KV高压三相鼠笼式异步电动机的转子设计采用了先进的计算技术来计算转子的起动温升和应力，以防电机因起动负荷过重而导致电机早期损坏。
      建议用户核查：(1)被驱动机械设备转动部分的转动惯量(在折算到电动机转速后)应不超过技术数据表中的(J负载)项的数值(2)用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85％(3)被传动机械的阻力矩特性为水泵、鼓风机类阻力矩特性。 本
      在上述条件下，电动机允许在实际冷状态下连续启动两次，电机在两次启动之间为自然停车，或者在同电机热状态下启动一次，额外的再次起动电动机应在停车4小时以后。
      如果需要电机传动的机械转动部份的转动惯量超过技术数据表中的(J负载)数值或要求频繁起动电机，或有可能要带负载起动的电机，务请事先和制造公司联系协商。以便特殊设计，以保障电机的可靠运行。

高压电机订货注意事项
　　默认电机技术参数如下：
　　　　电机型号：Y7106-4 安装方式：IMB3 　　
　　　　额定功率：2500 防护等级：IP23
　　　　额定电压：10KV 冷却方法：IC01 　　
　　　　额定频率：50HZ 绝缘等级：F级 　　
　　　　同步转速：1500r/min
　　　　环境条件：海拔1km，环境温度40℃。
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

      以上关于YKK系列10KV高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_gaoya412.html

Y系列10KV高压三相异步电动机（技术参数）——西安泰富西玛电机

电机 型号	额定 功率	额定 电流	转速	效率	功率 因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油 周期
						额定转矩	额定转矩	额定电流
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m2	kg·m2	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(4极)——西安泰富西玛电机
Y7106-4	2500	175.2	1495	95.8	0.86	1.8	0.5	6.5			13115
Y7107-4	2800	196.0		95.9							13725
Y7108-4	3150	220.3		96.0							14130
Y7109-4	3550	248.0		96.1							14590
Y8006-4	4000	275.9	1495	96.2	0.87	1.8	0.5	6.5			16800
Y8007-4	4500	310.4		96.2							17500
Y8008-4	5000	344.6		96.3							18200
Y8009-4	5600	385.9		96.3							18900
Y9006-4	6300	433.7	1495	96.4	0.87	1.8	0.5	6.5
Y9007-4	7100	488.3		96.5
Y9008-4	8000	549.6		96.6
Y10006-4	9000	617.4	1495	96.7	0.87	1.8	0.5	6.5
Y10007-4	10000	685.6		96.8

电机 型号	额定 功率	额定 电流	转速	效率	功率 因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油 周期
						额定转矩	额定转矩	额定电流
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m2	kg·m2	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(6极)——西安泰富西玛电机
Y7106-6	2000	143.9	995	95.5	0.84	1.8	0.6	6.5			13075
Y7107-6	2240	161.0		95.6							13770
Y7108-6	2500	179.6		95.7							14180
Y8006-6	2800	200.9	995	95.8	0.84	1.8	0.6	6.5			16300
Y8007-6	3150	225.8		95.9							17400
Y8008-6	3550	254.2		96.0							18000
Y9006-6	4000	286.1	995	96.1	0.84	1.8	0.6	6.5
Y9007-6	4500	314.4		96.1	0.86
Y9008-6	5000	348.9		96.2
Y9009-6	5600	390.8		96.2
Y10006-6	6300	439.2	995	96.3	0.86	1.8	0.6	6.5
Y10007-6	7100	494.4		96.4
Y10008-6	8000	556.5		96.5

电机 型号	额定 功率	额定 电流	转速	效率	功率 因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油 周期
						额定转矩	额定转矩	额定电流
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m2	kg·m2	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(8极)——西安泰富西玛电机
Y7106-8	1400	103.9	745	94.9	0.82	1.8	0.6	6.5			12505
Y7107-8	1600	118.6		95.0							13430
Y7108-8	1800	133.3		95.1							13805
Y8006-8	2000	146.1	745	95.2	0.83	1.8	0.6	6.5			16500
Y8007-8	2240	163.5		95.3							16800
Y8008-8	2500	182.3		95.4							17300
Y8009-8	2800	203.9		95.5							18500
Y9006-8	3150	226.5	745	95.6	0.84	1.8	0.6	6.5
Y9007-8	3550	252.3		95.7
Y10006-8	4000	287.0	745	95.8	0.84	1.8	0.6	6.5
Y10007-8	4500	322.5		95.9
Y10008-8	5000	358.0		96.0

电机 型号	额定 功率	额定 电流	转速	效率	功率 因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油 周期
						额定转矩	额定转矩	额定电流
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m2	kg·m2	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(10极)——西安泰富西玛电机
Y7106-10	1250	94.3	595	94.5	0.81	1.8	0.6	6.0			13280
Y7107-10	1400	105.5		94.6							13665
Y7108-10	1600	120.4		94.7							14115
Y8006-10	1800	133.7	595	94.8	0.82	1.8	0.6	6.0			17200
Y8007-10	2000	148.4		94.9							17800
Y8008-10	2240	166		95.0							18300
Y9006-10	2500	185.1	595	95.1	0.82	1.8	0.6	6.0
Y9007-10	2800	207.1		95.2
Y10006-10	3150	229.9	595	95.3	0.83	1.8	0.6	6.0
Y10007-10	3550	258.8		95.4

电机 型号	额定 功率	额定 电流	转速	效率	功率 因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油 周期
						额定转矩	额定转矩	额定电流
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m2	kg·m2	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(12极)——西安泰富西玛电机
Y7106-12	900	70.9	495	94.0	0.78	1.8	0.6	6.0			12495
Y7107-12	1000	78.7		94.1							13310
Y7108-12	1120	88.0		94.2							13870
Y8006-12	1250	98.1	495	94.3	0.78	1.8	0.6	6.0			17500
Y8007-12	1400	109.8		94.4							18300
Y8008-12	1600	125.5		94.4							19200
Y9006-12	1800	139.2	495	94.5	0.79	1.8	0.6	6.0
Y9007-12	2000	154.5		94.6
Y9008-12	2240	172.9		94.7
Y10006-12	2500	190.3	495	94.8	0.80	1.8	0.6	6.0
Y10007-12	2800	212.9		94.9
Y10008-12	3150	239.3		95.0
Y10009-12	3550	269.4		95.1

电机 型号	额定 功率	额定 电流	转速	效率	功率 因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油 周期
						额定转矩	额定转矩	额定电流
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m2	kg·m2	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(16极)——西安泰富西玛电机
Y7106-16	500	43.8	370	92.8	0.71	1.8	0.6	6.0			12690
Y7107-16	560	49.0		92.9							13165
Y7108-16	630	55.1		93.0							13515
Y7109-16	710	62.0		93.1							13935
Y8006-16	800	68.8	370	93.2	0.72	1.8	0.6	6.0			18100
Y8007-16	900	77.1		93.3							19200
Y8008-16	1000	85.9		93.4							19800
