西安泰富西玛电机：Y2系列10KV高压三相异步电动机

型号说明
      西安泰富西玛Y2系列(H355-560)10KV紧凑型高压三相异步电动机以Y2-200L2-6E为例：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“2”表示铁心长度序号，“6”表示极数，“E”表示第二种设计。

Y2系列三相异步电动机有两种设计
      （1）适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。中心高63～355mm，功率从0.12~315kW。电动机符合JB/T8680.1-1998  Y2系列(1P54)三相异步电动机（机座号63～355）技术条件。
        型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计（可省略）。
      （2）设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。电动机符合JB/T8680.2-1998  Y2系列(1P54)三相异步电动机（机座号80～280）技术条件。

电机概述
      西安泰富西玛Y2系列(H355-560)10KV紧凑型高压三相异步电动机为紧凑型封闭式笼型转子三相异步机。该电动机是按照JB／T10444-2004技术条件生产的，其防护等级为IP54，冷却方式为IC411。
      该电动机具有体积小，结构紧凑、高效、节能、噪音低、振动小，重量轻、性能可靠、安装维修方便等优点。
      Y2系列电动机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其他设备，并可供煤矿，机械工业、发电厂及各种工矿企业作原动机之用。
      Y2系列西安西玛电动机结构及安装形式为IMB3。定额是以连续工作制(s1)为基础的连续定额，频率为50Hz，额定电压为10KV，其它电压等级或特殊要求，在订货时可与用户共同商订。

电机性能
      西安泰富西玛Y2系列(H355-560)10KV紧凑型高压三相异步电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。
      Y2系列电机额定电压为380V，额定频率为50Hz。功率3kwt以下为Y接法，其他功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电机结构

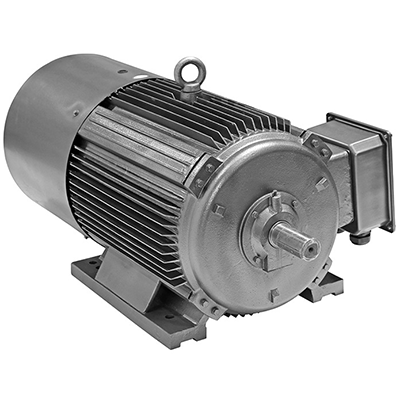

      1、西安泰富西玛Y2系列(H355-560)10KV紧凑型高压三相异步电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。另外H63～112还兼有铝合金压铸结构。
      2、该三相异步电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。为方便用户使用和检修，H180及以上增设了不停机的注油装置。
      3、接线盒防护等级为IP55。为了减轻电机重量，H63～280接线盒用铝合金压铸(也可用铸铁件)，H315～355使用铸铁件。且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接线盒还可以位于机座侧面。

高压电机订货须知（用户订货时须注明如下要求）
　　西安泰富西玛电机默认技术参数如下：
        电机型号(Y23551-2)                安装方式(IMB3)
        额定功率(185KW)                    防护等级(IP54)
        额定电压(10KV)                  　   冷却方法(IC411)
        额定频率(50Hz)                      绝缘等级(F级)
        同步转速(1500r/min)         　      环境条件(海拔1000m，环境温度40℃)
      注：4极电机禁止用皮带轮传动；
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

      以上关于Y2系列10KV高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！
