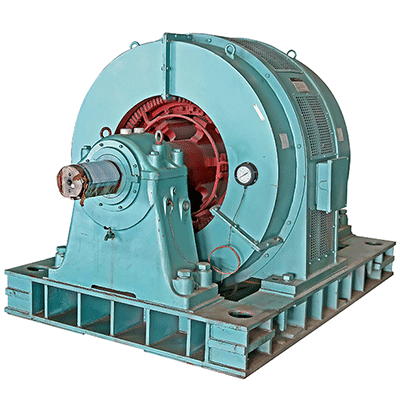

西安泰富西玛电机：YR系列大型开启式绕线高压电机

电机概述
      西安泰富西玛YR系列大型开启式绕线高压电机是本公司采用ABB高压三相异步电动机技术等级标准，并结合我公司多年高压电动机制造实践经验而建立的重要产品系列。
      本系列电动机的功率等级，安装尺寸，电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员会IEC标准。本系列电动机各部分机械尺寸，公差符合国家标准GB1800-1804和国际标准化委员会ISO标准。本系列电动机的外壳防护等级根据G84942.1和IEC34-5《电机外壳防护分级》为IP00开启式电动机也可按用户提出的要求制成管道通风式IPR44，如果用户需要其他防护等级如IP44、IP54及IP24等可另行协商。本系列电动机的冷却方法根据G81993和IEC34-6《电机冷却方法》的标准为IC01，如果用户要求其他冷却方法可另行协商。本系列电动机基本安装方式为卧式带底脚(IMB3)结构，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

结构说明
      西安泰富西玛YR系列大型开启式绕线高压电机机座为钢板焊接结构，带底架；防护等级IP00自然通风冷却，冷却方式IC01，也可订制成防护等级IPR44管道通风式。
      定子铁芯外径1180mm~2150mm,功率范围400kW~5000kW。
      安装型式IM7311，电源频率50Hz，电源电压为6000V，允许电压的偏差范围为±5%，电源的额定频率为50Hz。
      定额类型S1，绝缘等级F（按B级考核）。定子接线方式为Y接，采用座式滑动轴承，润滑方式为复合润滑，小功率的和在低温环境中运行的可以采用自润滑。
      西安泰富西玛YR系列大型开启式绕线高压电机带有定子绕组测温装置和轴承测温装置，可以实现远距离温度实时监测和报警，该系列电机可以用于驱动各种磨机、轧钢机、破碎机、风机、水泵等机械。
      该系列高压电动机适用于海拔不超过1000m， 环境温度低于40℃，少灰尘，无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境，如果运行环境中粉尘较多，应该定期清理电机内部的粉尘，并作好轴承的防尘工作。
      该系列高压电动机可以应顾客要求作成管道通风结构。
      该系列电动机符合GB755《旋转电机 定额和性能》和国际电工委员会IEC的规定。

电机的起动
      西安泰富西玛Y系列10KV高压三相鼠笼式异步电动机的转子设计采用了先进的计算技术来计算转子的起动温升和应力，以防电机因起动负荷过重而导致电机早期损坏。
      建议用户核查：(1)被驱动机械设备转动部分的转动惯量(在折算到电动机转速后)应不超过技术数据表中的(J负载)项的数值(2)用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85％(3)被传动机械的阻力矩特性为水泵、鼓风机类阻力矩特性。 本
      在上述条件下，电动机允许在实际冷状态下连续启动两次，电机在两次启动之间为自然停车，或者在同电机热状态下启动一次，额外的再次起动电动机应在停车4小时以后。
      如果需要电机传动的机械转动部份的转动惯量超过技术数据表中的(J负载)数值或要求频繁起动电机，或有可能要带负载起动的电机，务请事先和制造公司联系协商。以便特殊设计，以保障电机的可靠运行。

高压电机订货注意事项
　　默认电机技术参数如下：
　　　　电机型号：YR4004-2 安装方式：IMB3 　　
　　　　额定功率：630KW 防护等级：IP23
　　　　额定电压：10KV 冷却方法：IC01 　　
　　　　额定频率：50HZ 绝缘等级：F级 　　
　　　　同步转速：3000r/min
　　　　环境条件：海拔1km，环境温度40℃。
　　　　旋转方向：顺时针转向(面对电机轴伸端看)
　　　　出线盒位位置：电机右侧(面对电机轴伸端看)

      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。
