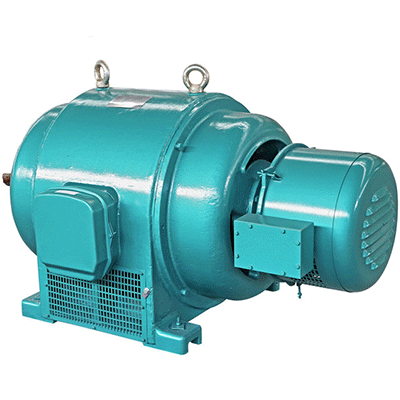

西安泰富西玛电机：JR系列6KV,10KV高压三相异步电动机

型号说明
      西安泰富西玛JR系列6KV,10KV高压三相异步电动机以JR147-10为例：JR表示绕线转子型异步电动机，14号机座，定子铁心长度为7号，10极。

电机概述
      JR系列中型鼠笼电机可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、切削机床、运输机械及其它设备，可供煤矿、机械工业、发电厂及各种工矿企业中作原动机用。
      JR系列V高压三相异步电动机为鼠笼转子三相异步电动机。
      JR系列电动机符合部颁标准JB563-64技术条件的规定，JR系列电动机为防护式。根据用户需要，也可制成管道通风式。
      防护式电动机应装置在海拔高度不超过1,000米，周围空气温度不高于+40℃，不低于0℃，空气清洁，无酸、碱等腐触性气体的室内。该系列电动机不允许在含有爆炸性气体或尘埃较多的环境中工作。
      当电动机周围空气的温度超过上述规定或空气不清洁时，应采用管道通风方式。此时通入电动机两端的冷却空气温度应为0℃~+40℃，并且应保证管道和电动机内部的空气压力高于周围空气的压力，必要时应加装鼓风机、滤尘器等。
      JR系列鼠型高压三相异步电动机允许全电压直接起动。如用户的电网不允许全电压直接起动时，可以采用降低电压起动，但此时起动转矩将与起动电压成平方关系降低。

电机结构
      西安泰富西玛JR系列6KV,10KV高压三相异步电动机的的基本安装型式为机座带底脚卧式安装。所有型号的电动机都可采用联轴器与被驱动机械联接。电动机采用两侧对称的径向通风系统，冷却空气自两侧端盖的进风口进入，一部分经过电动机转子上的风扇或风叶片吹过定子线圈的端接部分，另一部分经过转子铁芯中的径向通风槽，然后由机座侧面的出风口逸出。
      管道通风式电动机的通风系统与上述相同。
      电动机的轴承采用滚动轴承，所用的轴承牌号见表1，轴承润滑脂牌号为锂基润滑脂ZL-3。
      从电动机的轴伸端看，电动机出线盒在机座的右侧。
      西安泰富西玛JR系列6KV,10KV高压三相异步电动机可以根据用户的要求制成双轴伸，其中任一个轴伸均可用以传递电动机的额定功率(球轴承端只能用联轴器传动)。
      如果电动机的的负载转矩（驱动鼓风机、水泵等时）和转速成平方关系下降时，电动机允许在低转速下长期运转。

JR/JR系列高压电机订购须知
      1、订货时请注明电动机型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，请在合同中注明，并事先与制造厂联系。

      以上关于JR系列6KV,10KV高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_gaoya421.html

JR系列6KV,10KV高压三相异步电动机技术参数——西安泰富西玛电机

机座号及极数	安装尺寸表 (mm)									外形尺寸(mm)
	A	B	C	D	E	F	G	H	K	b	b1	b2	h	L1(L2)
JR系列6KV,10KV高压三相异步电动机——西安泰富西玛电机
114-4,6;115-6	620	490	290	85	170	24	78	375	26	760	620	390	875	1195(1635)
115-4;  116-4,6; 117-6		590												1295(1735)
117-4		640												1345(1785)
114-8,10;115-8,10		490	240											1095(1535)
116-8,10;117-8,10		590												1195(1635)
126-4	710	550	305					450	32	870	660	445	1005	1295(1704)
127-4;128-4		650												1395(1840)
125-6,8,10;  126-6,8,8,10		550	320	90			83							1310(1755)
127-6,8,10;  126-6,8,10		650												1410(1855)
136-4(3KV)	790	760	275	85			78	500		970	725	500	1125	1460(1895)
136-4(6KV);  137-4; 138-4		860												1560(1995)
136-6,8,10; 137-8,10		660	295	100	210	28	92							1420(1855)
137-6;138-6,8,10		760												1520(1955)
146-4;  147-6,8,10,12; 148-10,12	940	770	355	110		32	101	560	42	1120	800	595	1270	1680(2105)
147-4;  148-4,6,8; 1410-10,12		870												1780(2205)
1410-4,6,8		970												1880(2305)
157-6,6,8,10;  158-8,10,12	1100	820	325	120			111	630		1300	890	685	1435	1715(2125)
158-4,6;  1510-6,8,10,12; 1512-6,8,10,12		1020	330											1915(2325)
1510-4;1512-4		1120												2015(2425)
