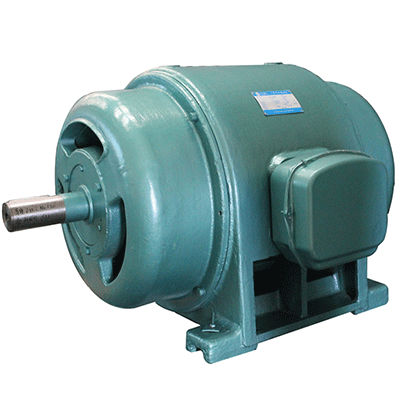

西安泰富西玛电机：JS系列鼠笼型三相异步电动机

型号说明
      西安泰富西玛JS系列鼠笼型三相异步电动机以JS115-6表示鼠笼转子异步电机为例，11号机座，铁心长度为5号，6极。
      JR115-6表示绕线型转子异步电机，11号机座，铁心长度为5号，6极。
      JR系列电机分有电刷提升和短路装置和无电刷提升和短路装置两种。

电机概述
      J系列中型电机可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、要削机床、运输机械及其他设备，可供煤矿、机械工业、发电厂及各种工矿企业中作原动机用。
      JS系列为鼠笼转子三相异步电动机。
      JS系列电动机符合部颁机准JB563-64技术条件的规定。
      西安泰富西玛JS系列三相异步电动机为防护式。根据用户需要也可制成管道通风式。
      防护式电机应装置在海拔高度不超过1KM，周围空气温度不高于+40℃，不低于0℃，空气清洁，无酸、碱等腐蚀性气体的室内。电机不允许在含有爆炸性气体或尘埃较多的环境中工作。
      当电机周围空气的温度超过上述规定或空气不清洁时，应采用管道通用方式。此时，通入电机两端的冷却空气温度应为0℃——40℃并且应保证管道和电机内部的空气压力高于周围空气的压力，必要时应加装鼓风机、滤尘器等。
      西安泰富西玛JS系列鼠笼型电机允许全电压直接起动。最初起动转矩和最初起动电流数值分别与额定值之比，如表3所示。如用户的电网不允许全电压直接起动时，可以采用降低电压起动。但此时起动转矩将与起动电压成平方关系降低。
西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

三相异步电动机订货须知
      1.订货前，请先查阅西玛电机产品样本，明确所需产品的型号规格等技术数据，如所需的品种、规格与样本中有出入，请与我厂联系，如有特殊要求，请事先提出具体要求，经双方协商同意后，签订合同或技术协议。
      2.订货时请注明西玛电机型号、功率、电压、转速、工作制、结构安装型式、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件、备品名称、数量等。
      3.如需配套出国，有湿热带要求时，请在合同中注明。

      以上关于JS系列鼠笼型三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！


转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_jiaoliu385.html

JS系列鼠笼型三相异步电动机技术参数——西安泰富西玛电机

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 1500r/min (4极)——西安泰富西玛电机
JS114-4	115	1480	208	91	0.88	6.5	1.0	1.6	0.5	12	250	910
JS115-4	135	1475	240	91.5	0.88	6.5	1.0	1.6	0.55	14	285	1020
JS116-4	155	1480	274	92	0.89	6.5	1.0	1.6	0.6	16	315	1105
JS117-4	180	1475	318	92.5	0.89	6.5	1.0	1.6	0.6	16	315	1160
JS126-4	225	1475	399	93	0.9	6.5	1.0	1.6	0.9	33	455	1350
JS127-4	260	1475	464	93	0.9	6.5	1.0	1.6	1.0	36	515	1450
JS128-4	300	1475	530	93.5	0.91	6.5	1.0	1.6	1.2	41	590	1560
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 1000r/min (6极)——西安泰富西玛电机
JS115-6	75	975	139	90.5	0.88	6.0	1.0	1.6	0.45	21	470	970
JS116-6	95	975	175	91	0.88	6.0	1.0	1.6	0.5	24	580	1080
JS117-6	115	980	211	91	0.88	6.0	1.0	1.6	0.6	27	840	1150
JS125-6	130	980	243	91.5	0.89	6.0	1.0	1.6	0.7	38	690	1270
JS126-6	155	980	289	91.5	0.89	6.0	1.0	1.6	0.75	44	810	1310
JS127-6	185	980	343	92	0.89	6.0	1.0	1.6	0.8	48	930	1430
JS128-6	215	980	399	92	0.89	6.0	1.0	1.6	0.9	54	1050	1530
JS136-6	240	980	425	92.5	0.9	6.0	1.0	1.6	1.1	67	1360	1775
JS137-6	280	980	496	93	0.9	6.0	1.0	1.6	1.2	77	1010	1864
JS137-6A	320	980	584	92.5	0.9	6.0	1.0	1.6				1905
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 750r/min (8极)——西安泰富西玛电机
JS115-8	60	730	118	89	0.83	5.5	1.0	1.6	0.41	24	860	950
JS116-8	70	730	137	90	0.84	5.5	1.0	1.6	0.45	27	1110	1030
JS117-8	80	730	155	90.5	0.84	5.5	1.0	1.6	0.50	30	1300	1110
JS125-8	95	735	187	91	0.85	5.5	1.0	1.6	0.60	47	1200	1210
JS126-8	110	735	216	91	0.85	5.5	1.0	1.6	0.60	54	1500	1380
JS127-8	130	735	253	92	0.85	5.5	1.0	1.6	0.70	62	1890	1500
JS128-8	155	735	301	92	0.85	5.5	1.0	1.6	0.80	67	2000	1600
JS136-8	180	735	333	92	0.85	5.5	1.0	1.6	0.90	79	1860	1697
JS137-8	210	735	389	92	0.86	5.5	1.0	1.6	1.0	89	1950	1793
JS138-8	245	735	453	92.5	0.87	5.5	1.0	1.6	1.1	100	2340	1965
JS138-8A	280	735	534.6	92	0.865	5.5	1.0	1.6				2000
JS138-8B	320	740	604.8	92.4	0.87	5.5	1.0	1.6				2030
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 600r/min (10极)——西安泰富西玛电机
JS115-10	45	585	94	88	0.78	5.5	1.0	1.6	0.3	24	1900	1010
JS116-10	55	585	114	88.5	0.78	5.5	1.0	1.6	0.35	27	2100	1080
JS117-10	65	580	136	89	0.79	5.5	1.0	1.6	0.4	30	2600	1150
JS125-10	80	585	160	90.5	0.82	5.5	1.0	1.6	0.5	43	2060	1100
JS126-10	95	585	190	90.5	0.82	5.5	1.0	1.6	0.6	49	2680	1160
JS127-10	115	590	227	91	0.82	5.5	1.0	1.6	0.7	55.5	2600	1310
JS128-10	130	590	256	91	0.82	5.5	1.0	1.6	0.8	61	2510	1430
JS137-10	155	590	294	92	0.86	5.5	1.0	1.6	0.85	105	3100	1820
JS138-10	180	590	339	92.5	0.86	5.5	1.0	1.6	0.9	115	1980	1980
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 1000r/min (6极)——西安泰富西玛电机
JS146-6	560	988	1040	94	0.87	6.0	1.0	1.8		151
JS147-6	630	989	1168	94.2	0.87	6.0	1.0	1.8		175
JS148-6	710	988	1297	94.5	0.88	6.0	1.0	1.8		194
JS1410-6	800	989	1458	94.7	0.88	6.0	1.0	1.8		213
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 750r/min (8极)——西安泰富西玛电机
JS146-8	400	740	781	93.8	0.83	6.0	1.0	1.8		165
JS147-8	450	740	876	94	0.83	6.0	1.0	1.8		175
JS148-8	500	740	972	94.2	0.83	6.0	1.0	1.8		194
JS1410-8	560	740	1086	94.4	0.83	6.0	1.0	1.8		213
JS158-8	630	740	1219	94.6	0.83	6.0	1.0	1.8		303
JS1510-8	710	740	1355	94.8	0.84	6.0	1.0	1.8		347
JS1512-8	800	740	1523	95	0.84	6.0	1.0	1.8		368
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 600r/min (10极)——西安泰富西玛电机
JS147-10	355	590	705	93.3	0.82	5.5	1.0	1.8		211
JS148-10	400	590	793	93.5	0.82	5.5	1.0	1.8		234
JS1410-10	450	590	890	93.7	0.82	5.5	1.0	1.8		257
JS157-10	500	595	974	94	0.83	5.5	1.0	1.8		370
JS158-10	560	595	1088	94.2	0.83	5.5	1.0	1.8		402
JS1510-10	630	595	1222	94.4	0.83	5.5	1.0	1.8		444
JS1512-10	710	595	1374	94.6	0.83	5.5	1.0	1.8		476
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

型 号	功率	转速	定子 电流	效率	功率 因数	起动电流	起动转矩	最大转矩	冷却 空气量	转子飞 轮力矩	被带动机 械的最大 允许飞轮 力矩	重量
						额定电流	额定转矩	额定转矩
	KW	r/min	A	%	COSФ	A	倍	倍	m3/s	kg·m2	kg·m2	kg
380V 同步转速 500r/min (12极)——西安泰富西玛电机
JS146-12	250	495	540	92.6	0.76	5.5	1.0	1.8		183
JS147-12	280	495	595	92.8	0.77	5.5	1.0	1.8		211
JS148-12	315	495	668	93	0.77	5.5	1.0	1.8		234
JS1410-12	355	495	752	93.2	0.77	5.5	1.0	1.8		257
JS157-12	400	495	834	93.4	0.78	5.5	1.0	1.8		402
JS158-12	450	495	934	93.8	0.78	5.5	1.0	1.8		444
JS1510-12	500	495	1034	94.2	0.78	5.5	1.0	1.8		476
JS1512-12	560	495	1153	94.6	0.78	5.5	1.0	1.8		539
转载请说明来自西安泰富西玛电机官方网站：http://www.taifuximadianji.com/

西安泰富西玛JS/JR系列三相异步电动机结构简述
    电机的其本安装型式机座带底脚卧式安装，所有型号的电机都可采用联轴器与被驱动机械联接。电动机采用两侧对称的径向通风系统，冷却空气自两侧端盖的进风口进入，一部分经过电机转子上的风扇或风叶片吹过定子线圈的端接部分，另一部分空气经过转子铁心中的径向通风槽，然后由机座侧面的出风口逸出。
    管道通风式电机的通风系统与上述相同。
    西安泰富西玛JS/JR系列三相异步电机的轴承采用滚动轴承。所用的轴承牌号见表1，轴承润滑脂牌号为锂基润滑脂ZL-3。
    表1

机座号 Frame NO.	轴承规格 Bearing NO.
	轴伸端 Driving end	非轴伸端 Non-driving end
11	NU319	6319
12	NU320	6320
13	NU322	6322
14	22228	NU324
15	22230C	NU326

    从电动机的轴伸端看，出线盒在机座的右侧。
    JS系列电动机可以根据用户的要求制成双轴伸，其中任一个轴伸均可用以传达电机的额定功率（球轴承端只能用于联轴器传动）。
    JR系列三相异步电动机在降低转矩的条件下，允许长期减速运转。此进，允许输出的功率和转矩与转速的对应关系应符合表2的规定。
    如果电动机的负载转矩（驱动鼓风机、水泵等时）和转速成平方关系下降时，电机允许在低转速下长期运转。
    表2

转速 Speed(%)	100	96	80	70	60	40
转矩 Torque(%)	100	96	91	85	80	62
功率 Output(%)	100	96	73	60	48	25
