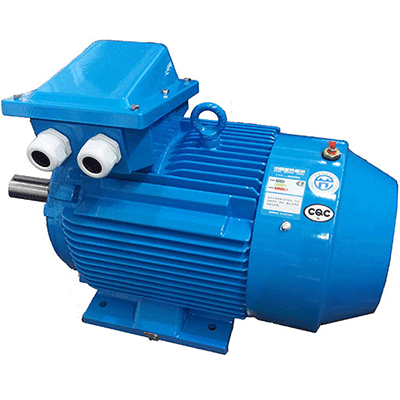

西安泰富西玛电机：YE4系列超超高效节能三相异步电动机

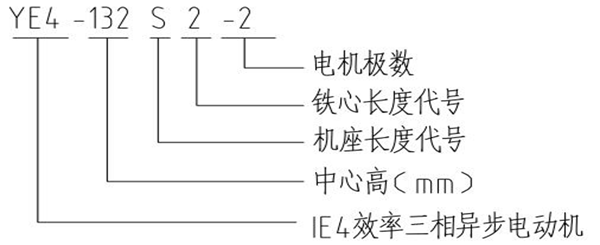

型号说明

      西安泰富西玛YE4系列超超高效节能三相异步电动机以YE4-132S2-2为例：YE2—电机型号，Y表示异步电动机，E4表示IE4高效率；132—中心高；S—机座长度代号；2—铁芯长度代号；2—电机极数。

电机概述
      西安泰富西玛电机生产的YE4系列（IP55）超超高效率三相异步电动机（机座号80～355）（以下简称：电动机）是效率达到国际标准IEC 60034-30《单速三相笼型感应电动机效率分级》最新版本中的IE4效率要求的低压全封闭自扇冷式超超高效率鼠笼型三相异步电动机，其效率值完全达到国家《中小型三相异步电动机能效限定值及能效等级》标准GB18613 中的能效1级要求，为目前全球最高效率的标准，效率由测量输入-输出功率的损耗分析法确定（按GB/T 1032-2012中11.3的规定）。
      电动机的安装尺寸和功率等级符合IEC国际标准，与德国DIN42673标准一致， 其外壳防护等级为IP55，冷却方式为IC411，连续工作制（S1）。采用F级绝缘结构，但全系列温升按B级考核；并要求考核负载噪声。
      电动机额定电压380V，额定频率50Hz，功率范围0.75～375kW，包括2极、4极和6极电机。功率在3kW及以下者为Y接法，其它功率均为Δ接法。
      H80～160机座号为全封闭轴承结构，H180及以上机座号为开启式轴承，前、后轴承带不停机加注装置。电动机带防冷凝排水孔。电动机常规电线盒为顶出线，也可根据用户要求做成右侧出线、左侧出线。接线盒可旋90°和180°，方便用户不同位置出线。

高效节能电机应用：
      西安泰富西玛YE4系列超超高效节能三相异步电动机主要应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类动力传输系统。

电机使用条件：
      1、海拔不超过1000m。
      2、环境温度：-15~40℃。
      3、工作方式：连续工作制（S1）。
      4、额定电压380V或660V，额定频率50Hz，额定电压的允许变化范围±5%，额定频率的允许变化范围±1%。
      5、电动机采用连轴器传动。
      6、电动机的外壳防护等级为IP54（见GB/T4942.1）。
      7、电动机的冷却方式为IC411（见GB/T1993）。

高效节能电机订货须知
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能用皮带传动。
      3、如无特殊要求，西玛电机默认参数为：安装方式卧式B3、绝缘等级B级、防护等级IP44。
      4、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。
      2、如有特殊要求，请在合同中注明，并事先与制造厂联系。

      以上关于YE4系列超超高效节能三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！

转载请说明转自西安泰富西玛电机 网址：http://www.taifudianji.com/dianji_gaoxiao428.html

YE4系列超超高效节能三相异步电动机技术参数——西安泰富西玛电机

型号 Type	额定 功率 KW	额定 电流 A	转速 r/min	YE4效率 %	YE3效率 %	YE2效率 %	功率 因数 cosΦ	堵转转矩 ———— 额定转矩	堵转电流 ———— 额定电流	最大转矩 ———— 额定转矩	最小转矩 ———— 额定转矩	噪声（声功率级） dB(A) Noise		振 动 速 度 mm/s
												空载	空负载之差
YE4系列超超高效节能三相异步电动机——西安泰富西玛电机
YE4-80M1-2	0.75	1.6	2895	83.5	80.7	77.4	0.83	2.3	7.0	2.3	1.5	62	2	1.6
YE4-80M2-2	1.1	2.4	2890	85.2	82.7	79.6	0.83	2.2	7.3	2.3	1.5	62	2	1.6
YE4-90S-2	1.5	3.1	2900	86.5	84.2	81.3	0.84	2.2	7.6	2.3	1.5	67	2	1.6
YE4-90L-2	2.2	4.5	2900	88.0	85.9	83.2	0.85	2.2	7.6	2.3	1.4	67	2	1.6
YE4-100L-2	3	5.9	2895	89.1	87.1	84.6	0.87	2.2	7.8	2.3	1.4	74	2	1.6
YE4-112M-2	4	7.7	2915	90.0	88.1	85.8	0.88	2.2	8.3	2.3	1.4	77	2	1.6
YE4-132S1-2	5.5	10.4	2945	90.9	89.2	87.0	0.88	2.0	8.3	2.3	1.2	79	2	1.6
YE4-132S2-2	7.5	14.1	2940	91.7	90.1	88.1	0.88	2.0	7.9	2.3	1.2	79	2	1.6
YE4-160M1 -2	11	20.3	2950	92.6	91.2	89.4	0.89	2.0	8.1	2.3	1.2	81	2	2.2
YE4-160M2-2	15	27.4	2950	93.3	91.9	90.3	0.89	2.0	8.1	2.3	1.2	81	2	2.2
YE4-160L-2	18.5	33.7	2950	93.7	92.4	90.9	0.89	2.0	8.2	2.3	1.1	81	2	2.2
YE4-180M-2	22	40.0	2965	94.0	92.7	91.3	0.89	2.0	8.2	2.3	1.1	83	2	2.2
YE4-200L1-2	30	54.2	2970	94.5	93.3	92.0	0.89	2.0	7.6	2.3	1.1	84	2	2.2
YE4-200L2-2	37	66.6	2975	94.8	93.7	92.5	0.89	2.0	7.6	2.3	1.1	84	2	2.2
YE4-225M-2	45	80.0	2975	95.0	94.0	92.9	0.90	2.0	7.7	2.3	1.0	86	2	2.2
YE4-250M-2	55	97.4	2980	95.3	94.3	93.2	0.90	2.0	7.7	2.3	1.0	89	2	2.2
YE4-280S-2	75	132	2980	95.6	94.7	93.8	0.90	1.8	7.1	2.3	0.9	91	2	2.2
YE4-280M-2	90	159	2980	95.8	95.0	94.1	0.90	1.8	7.1	2.3	0.9	91	2	2.2
YE4-315S-2	110	193	2980	96.0	95.2	94.3	0.90	1.8	7.1	2.3	0.9	92	2	2.8
YE4-315M-2	132	232	2980	96.2	95.4	94.6	0.90	1.8	7.1	2.3	0.9	92	2	2.8
YE4-315L1-2	160	277	2980	96.3	95.6	94.8	0.91	1.8	7.2	2.3	0.9	92	2	2.8
YE4-315L-2	185	325	2975	/	/	94.9	0.91	1.8	7.1	2.2	0.9	92	2	2.8
YE4-355L2-2	200	346	2980	96.5	95.8	95.0	0.91	1.8	7.2	2.2	0.8	100	2	2.8
YE4-355M1-2	220	386	2980	/	/	95.0	0.91	1.6	7.1	2.2	0.8	100	2	2.8
YE4-355M -2	250	433	2985	96.5	95.8	95.0	0.91	1.6	7.2	2.2	0.8	100	2	2.8
YE4-355L1-2	280	492	2980	/	/	95.0	0.91	1.6	7.0	2.2	0.8	100	2	2.8
YE4-355L-2	315	545	2985	96.5	95.8	95.0	0.91	1.6	7.2	2.2	0.8	104	2	2.8
YE4-3551-2	355	614	2990	96.5	95.8	95.0	0.91	1.6	7.2	2.2	0.7	104	2	2.8
YE4-3552-2	375	649	2985	96.5	95.8	95.0	0.91	1.6	7.2	2.2	0.7	104	2	2.8
转载请说明来自西安泰富西玛电机官方网站：http://www.taifudianji.com/

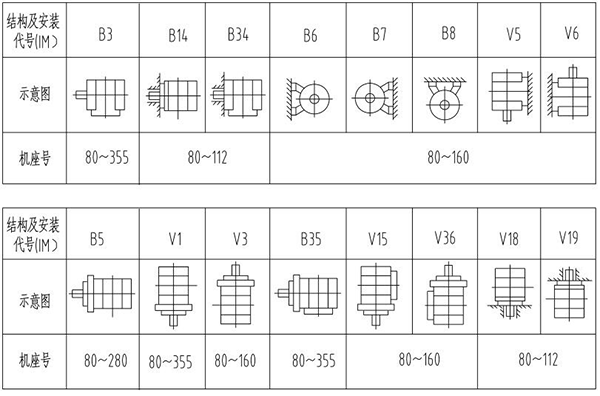

YE4系列超超高效节能三相异步电动机安装型式结构及安装代码
