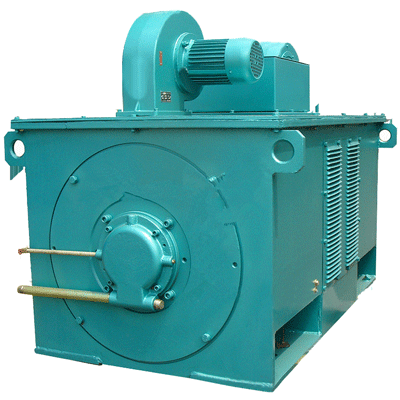

西安泰富西玛电机：YXKK系列高效高压三相异步电动机

型号说明
    西安泰富西玛YXKK系列6KV/10KV高效高压三相异步电动机型号按GB4831的规定由产品代号、规格代号二部分依次排列组成。产品代号由电机系列代号表承，含义如下:
    例如：YXKK空一空冷却（多用于防护等级lP44及以上的产品防护要求）；

电机概述
      西安泰富西玛YXKK系列6KV/10KV高效高压三相异步电动机是西安西玛电机厂在国家对中小型异步电动机目标能效规定的基础上进一步对大型、高压的节能设计，能效标识适应国际IEC60034-30能效准。
      西安泰富西玛YXKK系列6KV/10KV高效高压三相异步电动机的功率等级、安装尺寸和公差均符合国家标准GB/T755《旋转电机定额和性能》国际电工委员会标准1EC34-1《旋转电 机定额和性能》和GB/T13957及机械行业标准JB/T7593，JB/T10315，1、JB/T10315.2等。电气性能方面效率值在上述标准 基础上降低损耗20%，其它电气性能符合上述标准要求。
      电动机的外壳防护等级根据GB/T4942，1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IPW24. IP44和lP54四种。
      电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准分别有IC01、IC81W、IC611、IC616.如果用户需要其它冷却方法可另行供货。
      电动机的结构及安装型式为IMB3（卧式带底脚），符合GB/T997和IEC34-7《电机结构及安装型式代号》的规定。

电机优势特点
    1、优化的电磁设计降低定子铜耗
      1）、采用先进的绝缘结构工艺，有效提高冲片利用率，合理的槽型选择增加了铜线导电截面积；
      2）、采用先进的设备和工艺对线圈制造进行控制，缩小了绕组端部间隙，减少了定子绕组的阻抗。
  2 2，降低转子损耗
      1）、铸铝转子电动机采用高纯度铝锭，并采用先进的铸铝工艺，减少和杜绝出现细条和缩孔现象发生，大大减小转子电阻，从而降低转子铝耗；
      2）、铜条转子导条与端环焊接采用中频银铜焊条焊接，保证焊接牢靠，降低焊接处的接触电阻，使电动机处于最优状态运行。
  2 3、降低铁耗
      1）、设计软件采用有限元分析，对电机磁负荷进行合理分配，使电机运行在最优状态。
      2）、采用优质高导磁低损耗冷轧硅钢片，减少磁损耗。
      3）、提高冷冲设备精度，减小定转子冲片毛刺；用先进的叠压工艺有效的控制叠压质量，减少涡流损耗。
  2 4、降低机械损耗
      1）、滚动轴承采用深沟重型球轴承，既满足径向负载承受力又满足轴向力，其良好的轴承润滑结构降低了摩擦损耗。
      2）、在风路设计上我们对流体场和温度场的数值进行分析并优化了风路结构和风扇设计，使风扇的法线矢量处于最佳，同等面积的风叶其风量、风压最优，从而降低了风扇机械耗。
  2 5、降低杂散耗
      1）、定子接线采用先进接线方案，以消弱合成磁场中高次谐波，达到消弱高次谐波引起的附加损耗。
      2）、对转子表面进行特殊处理，进一步减小杂散损耗。
  2 6、绝缘系统

适用范围
    西安泰富西玛YXKK系列6KV/10KV高效高压三相异步电动机采用各种性能得到全面提升的绝缘系统，tg&-电压特性、tg&-温度特性．弯曲强度、击穿电压试验、热老化电老化试验均表 明本系列电机绝缘系统达一流水平。绝缘采用优质云母带，环保浸渍树脂并在数控绕线机、涨型机及包带机上完成线圈制作的每道工序，最后经VPI处理。因此绝 缘性能可靠，机械强度好，防潮能力强。
   YXKK系列6KV/10KV高效高压三相异步电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其它机械设备，在矿山、机械行业．石化行业、发电厂等各种矿企业中作原动机使用。用以驱动大转动惯量的鼓风机、磨煤机、车L钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术资料，签订技术协议，作为电机特 殊设计的依据，并选用派生系列的专用电动机，以确保电机可靠运行。

冷却方式
    YXKK系列高效高压三相异步电动机冷却方式分为：IC01. IC611、IC616、lC81W四种，亦可应用户要求设计其他冷却方式产品。

鼠笼异电动机的启起动（YXKK系列）
      鼠笼型异步电动机的转子采用了先进的计算手段来计算鼠笼转子的起动温升和应力。以防电动机因起动负载过重而导致电机早期损坏。

建议用户核查
      1、被驱动机械设备转动部分的转动惯量（折算到电动机转速后）应不超过电机允许拖动负载J的数值；
      2、用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85%;
      3、被传动机械的阻力矩特性为水泵、风机类阻力矩特性。

高效高压三相异步电动机使用条件
      1、海拔不超过1000m。
      2、环境空气温度随季节而变化，但不超过40℃，最低不超过-15℃。
      3、最湿月平均相对湿度为90%，同时该月月平均最低温度不高于25℃。

西安泰富西玛变频电机订购须知
      1、订货时请注明电动机型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，请在合同中注明，并事先与制造厂联系。

      以上关于西安泰富西玛YXKK系列6KV/10KV高效高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！
